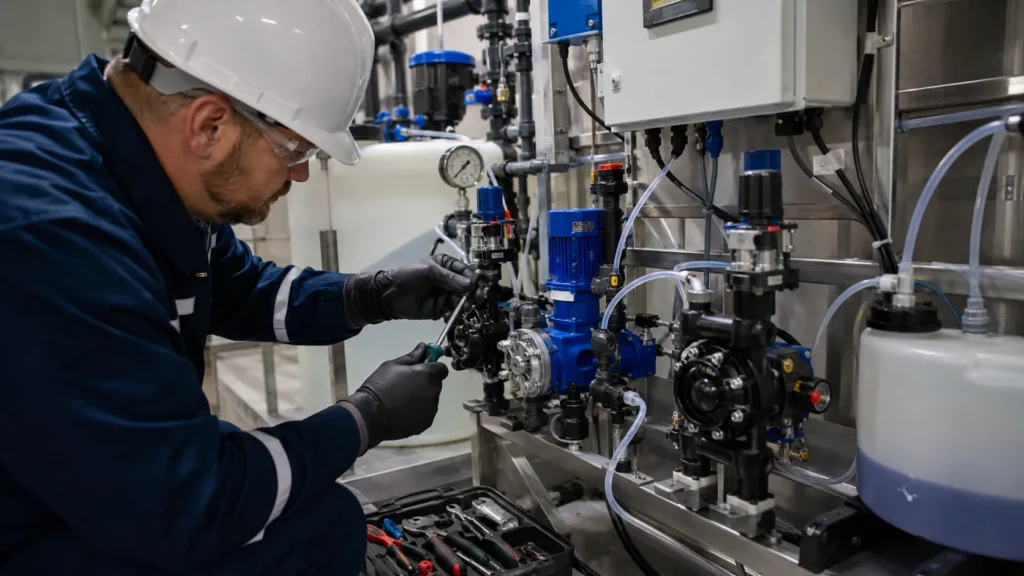

Lorsqu'un skid de dosage perd de l'exactitude, il ne s'écarte pas seulement des spécifications — cela peut déclencher un arrêt de l'usine, libérer un produit chimique dangereux ou échouer à un audit de conformité. Un entretien efficace du système de dosage chimique signifie traiter l'ensemble de la boucle d'injection comme un système interdépendant : les colonnes de calibration, les amortisseurs de pulsation, les vannes de contre-pression et les pièces mouillées interagissent toutes avec le skid d'injection chimique et le réactif agressif à l'intérieur. Ce guide fournit une approche de type SOP pour maintenir cet ensemble complet, et pas seulement la pompe.
Sécurité et préparation : Le protocole de neutralisation
Avant d'ouvrir toute pièce mouillée, isolez le système et rincez-le avec un fluide neutralisant adapté au produit chimique du processus. Sauter cette étape est la principale cause de brûlures chimiques et de réactions exothermiques inattendues lors de l'entretien.
- Verrouillage/Étiquetage (LOTO) : Déconnectez l'alimentation du moteur de la pompe de dosage et verrouillez le disjoncteur. Confirmez l'état d'énergie zéro à la pompe. Ne comptez jamais uniquement sur le système de contrôle.
- Exigence d'EPI : Des gants résistants aux produits chimiques (butyle ou néoprène, selon le réactif), un écran facial et un tablier anti-éclaboussures doivent être portés. Pour l'ammoniac ou les acides forts, ajoutez un respirateur à visage complet si la ventilation est limitée.
- Soulagement de la pression résiduelle : Ouvrez le ventil sur la colonne de calibration et desserrez lentement la vanne de purge de la ligne de décharge. La pression piégée dans une pompe doseuse mécanique à diaphragme tête peut pulvériser le produit chimique même après l'arrêt de la pompe.
- Rinçage de neutralisation : Faites circuler un agent neutralisant — par exemple, une solution de bicarbonate de sodium pour les acides, ou une solution d'acide acétique dilué pour les caustiques — à travers la tête de pompe et les lignes. Rincez jusqu'à ce que les bandelettes de pH montrent un pH neutre dans l'eau de rinçage. Videz complètement le système avant le démontage.
Les agents neutralisants doivent être compatibles avec les pièces mouillées de la pompe. Vérifiez les protocoles du manuel IOM pour le produit chimique spécifique avant de commencer tout rinçage. N'utilisez jamais d'eau ordinaire comme premier rinçage pour les acides ou les alcalins concentrés ; la réaction exothermique peut endommager les joints ou provoquer des éclaboussures.
Programme de maintenance préventive pour les skids de dosage
Un programme de maintenance échelonné réduit les temps d'arrêt non planifiés et prolonge la durée de vie des diaphragmes et des vannes. Le tableau ci-dessous décrit les tâches quotidiennes, hebdomadaires, mensuelles et annuelles qui s'appliquent à la plupart des skids de dosage industriels manipulant des produits chimiques de traitement de l'eau.
| Fréquence | Tâche de maintenance | Point de vérification |
|---|---|---|
| Quotidien | Vérifier les fuites au niveau des raccords, de la tête de pompe et des connexions de vanne | Aucune humidité visible ou cristallisation autour des joints |
| Quotidien | Vérifier le débit par rapport au point de consigne via le temps de décharge de la colonne de calibration | Débit réel dans ±5% du L/h cible |
| Hebdomadaire | Inspecter le filtre d'aspiration et le nettoyer si des débris sont visibles | Aucune chute de pression ou vapeur semblable à de la vapeur dans la ligne d'aspiration |
| Hebdomadaire | Vérifier la pression de charge de l'amortisseur de pulsation (si chargé au gaz) | La pression correspond à la spécification de pré-charge du fabricant |
| Mensuellement | Nettoyer soigneusement le filtre d'aspiration et rincer la siège de la vanne de contrôle d'injection | La boule de la vanne bouge librement, pas d'accumulation de calcaire |
| Mensuellement | Inspecter le diaphragme pour des fissures, un gonflement ou une attaque chimique | Aucune bosse visible à travers le port de signalisation |
| Annuel | Remplacer tous les joints toriques, les boules de vanne et les joints | Compatibilité des matériaux vérifiée (EPDM vs. Viton vs. PTFE) |
| Annuel | Vérification complète de la calibration du système et nettoyage de la vanne de contre-pression | Point de consigne de contre-pression dans la plage de conception ; pas de chasse |
Les intervalles d'entretien réels varieront en fonction de l'agressivité chimique et des heures de fonctionnement. Demandez les données d'usure des composants par lot au fabricant de la pompe pour ajuster le calendrier à votre skid spécifique.
Entretien spécifique au composant : diaphragmes et vannes
Le diaphragme et les vannes de retenue sont les deux composants mouillés les plus sensibles au produit chimique spécifique dosé. Une routine qui fonctionne pour un skid polymère peut échouer rapidement sur une ligne de hypochlorite de sodium 15%. Chaque inspection doit cibler les modes de défaillance que le produit chimique déclenche.
Inspection du diaphragme et indicateurs de fatigue
De nombreux têtes de pompe comportent un port indicateur entre les chambres hydraulique et côté processus. Une fuite visible de liquide ou des résidus chimiques dans ce port signalent une rupture avant que le produit chimique n'atteigne le boîtier de la pompe. Sans cet indicateur, les opérateurs se fient à la dérive de la sortie de la pompe ou à un succion erratique. Lors de l'inspection d'un diaphragme, recherchez :
- Fissures en surface le long de la zone de flexion
- Gonflement ou ramollissement suggérant une incompatibilité chimique
- Déformation permanente empêchant le diaphragme de revenir à sa position neutre
Remplacez le diaphragme si l'un de ces signes apparaît, plutôt que d'attendre une défaillance complète. Vérifiez toujours la compatibilité des matériaux mouillés ; un diaphragme conçu pour le hypochlorite de sodium peut échouer prématurément en service avec de l'acide sulfurique concentré.
Nettoyage de la vanne de retenue et du siège
Les vannes de retenue encrassées entraînent un reflux dans la colonne de calibration et des volumes d'injection erratiques. Retirez la cartouche de la vanne et inspectez le siège et la bille pour la présence de calcaire, débris ou accumulation chimique. Un test simple : la bille doit tomber librement lorsque la cartouche est inclinée. Si elle reste bloquée, nettoyez-la avec une brosse à poils doux et un solvant compatible. En cas de calcaire sévère, remplacez l'ensemble de la vanne plutôt que d'essayer de gratter le siège, car un siège endommagé ne scellera jamais correctement.
Une erreur fréquente est de réinstaller un joint torique sans le lubrifier avec la graisse compatible au procédé, comme indiqué dans le manuel d'exploitation et de maintenance (IOM). Les joints toriques secs peuvent pincer et créer des fuites d'air du côté aspiration.
Procédure d'étalonnage étape par étape
L'étalonnage confirme que la longueur de course et la vitesse de la pompe correspondent à la dose chimique réelle sous la pression de la tuyauterie du système. Une colonne d'étalonnage est la méthode la plus fiable sur le terrain.
- Isoler la ligne d'alimentation : Fermez la vanne d'arrêt du réservoir de stockage chimique et ouvrez la ventilation de la colonne d'étalonnage afin que la pompe ne tire que du colonne.
- Remplir et chronométrer : Remplissez la colonne avec le produit chimique du procédé. Démarrez la pompe et utilisez un chronomètre pour mesurer le temps nécessaire pour réduire un volume connu, généralement 500 ou 1000 mL. Un test de 60 secondes fournit des données suffisantes pour des débits stables.
- Calculer le débit : Convertir le volume de tirage en L/h. Formule :
Débit (L/h) = (Volume tiré en mL / Temps en secondes) × 3,6. Comparez cela au point de consigne. - Ajuster et répéter : Si le débit est incorrect, ajustez d'abord la longueur de course (pour un réglage fin) et la fréquence du moteur ensuite (pour des changements plus importants). Répétez le test de tirage au moins deux fois de plus pour confirmer la stabilité.
Pour les systèmes où la colonne de calibration n'est pas installée, utilisez un cylindre gradué temporaire du côté d'aspiration, mais soyez conscient que les changements de hauteur d'aspiration affectent le débit réel. L'ajout d'un vérification du débit étape plus une vanne de contre-pression est recommandé pour des applications de haute précision.
Accessoires du système : Amortisseurs et vannes
Les amortisseurs de pulsation, les vannes de décharge de pression et les vannes de contre-pression se dégradent à des taux différents selon le produit chimique, et les négliger peut éroder silencieusement la précision d'injection.
Les amortisseurs de pulsation chargés de gaz perdent leur pression de charge avec le temps, ce qui réduit leur capacité à lisser le débit de décharge. Vérifiez la pré-charge à l'aide d'un manomètre haute résolution chaque mois et rechargez avec de l'azote ou de l'air selon les spécifications du fabricant. Un amortisseur avec une vessie rompue apparaîtra complètement chargé lorsqu'il est vérifié au repos mais cessera de lisser les pulsations sous débit.
La vanne de décharge de pression (VDP) doit être réglée au moins 1 à 2 bars au-dessus de la pression de décharge de fonctionnement pour éviter une ouverture intempestive. Une VDP qui suinte légèrement peut passer inaperçue mais entraînera une perte continue de produit chimique et une baisse de pression du système. Annuellement, testez le point de consigne en augmentant temporairement la vitesse de la pompe pour confirmer que la VDP s'ouvre à la valeur de conception et se repositionne proprement.
La vanne de contre-pression (VCP) maintient une pression de décharge constante pour éviter le siphonnage et améliorer la cohérence du taux d'injection. Avec le temps, le tartre ou les débris chimiques peuvent créer un contournement partiel du siège. Nettoyez la VCP lors de l'entretien annuel, vérifiez que le ressort n'est pas corrodé et confirmez que la vanne de contrôle d'injection au point de décharge s'ouvre uniquement lorsque la pression de la ligne dépasse le point de consigne de la VCP. Une VCP qui reste ouverte peut entraîner le drainage de toute la ligne de dosage dans le processus ou permettre un retour de pression du processus dans la pompe.
Dépannage des inexactitudes de dosage courantes
La plupart des problèmes de dosage sont causés par des restrictions du côté d'aspiration, l'entraînement d'air ou des composants mouillés usés — pas par une défaillance du moteur. Utilisez la matrice ci-dessous pour isoler rapidement la cause profonde.
| Symptôme | Cause possible | Action corrective |
|---|---|---|
| Pas de débit | Vanne d'air dans la tête de la pompe | Ouvrir la ventilation de prime; redémarrer la pompe avec la ligne d'aspiration inondée |
| Pas de débit | Filtre d'aspiration bouché | Retirer et nettoyer le filtre ; vérifier la coagulation chimique dans le réservoir |
| Débit faible | Diaphragme usé perdant en efficacité de course | Remplacer le diaphragme ; vérifier l'apparition de gonflements ou de fissures |
| Débit faible | Vanne de décharge obstruée | Démonter et nettoyer le siège de la vanne ; remplacer s'il est piqué |
| Débit erratique | Fuite d'air sur le côté aspiration (raccord ou joint torique) | Serrer tous les raccords d'aspiration ; remplacer le joint torique s'il est pincé |
| Débit erratique | Surchauffe de la vanne de contre-pression | Nettoyer le ressort et le siège de la vanne de contre-pression ; vérifier que la pression du système est supérieure au minimum de la vanne |
| Niveau sonore excessif | Cavitation due à une tête d'aspiration insuffisante | Vérifier la marge NPSH ; augmenter le diamètre de la ligne d'aspiration ou installer une pompe de charge |
| Niveau sonore excessif | Vessie du amortisseur de pulsations desserrée | Recharger l'amortisseur à la pression correcte ; si le bruit persiste, remplacer la vessie |
Des symptômes tels qu'un débit erratique peuvent également provenir d'un verrouillage par vapeur chimique dans des environnements chauds. Demander une courbe de performance hydraulique au fabricant de la pompe pour confirmer que le NPSHr reste dans les conditions d'aspiration disponibles.
Assurer la fiabilité à long terme : audits du système et pièces de rechange
L'entretien de routine effectué sur site maintient le système en fonctionnement, mais les audits professionnels annuels permettent d'identifier des problèmes systémiques plus profonds — tels que des déficiences en NPSH, une sélection incorrecte du matériau des pièces mouillées, ou une charge d'amortisseur qui ne correspond plus à une pression de processus modifiée. Un audit peut repérer des tendances dans la fréquence de remplacement du diaphragme qui indiquent des problèmes de compatibilité chimique bien avant qu'une fuite ne perturbe le fonctionnement.
Pour les applications de dosage à haute conséquence, les kits de pièces de rechange OEM pré-assemblés (souvent appelés K-kits) réduisent les temps d'arrêt en garantissant que les joints toriques, les billes de vanne et les diaphragmes appropriés sont disponibles. La demande de des pièces de rechange OEM pour le dosage plutôt que des alternatives après-vente maintient les courbes de performance de la pompe et évite une défaillance prématurée des pièces. Si un audit révèle des problèmes répétés avec un modèle de pompe particulier, notre équipe peut recommander un pompe de dosage de la série AW ou une variante complète système de dosage chimique mieux adapté à la paire chimique.
Questions fréquemment posées
À quelle fréquence dois-je remplacer le diaphragme de la pompe ?
Remplacez le diaphragme entre 500 et 1000 heures de fonctionnement ou lors de l'entretien annuel, selon ce qui survient en premier. Les produits chimiques agressifs comme le chlorure ferrique concentré ou l'hypochlorite de sodium peuvent réduire la durée de vie du diaphragme à 300 heures ; les intervalles d'inspection doivent être ajustés en conséquence.
Pourquoi ma pompe de dosage perd-elle souvent son aspiration ?
Une perte fréquente d'aspiration indique généralement une fuite d'air du côté d'aspiration, un filtre d'aspiration partiellement obstrué ou un produit chimique à haute pression de vapeur qui se vaporise dans la tête de la pompe. Vérifiez d'abord tous les raccords d'aspiration et les joints toriques, puis assurez-vous que la ligne d'aspiration n'est pas restreinte et que la température du produit chimique reste bien en dessous du point d'ébullition à la pression d'aspiration de la pompe.
Puis-je utiliser de l'eau pour rincer un système utilisé pour un acide concentré ?
Ne pas utiliser l'eau en premier lieu pour le rinçage. Ajouter de l'eau à des acides concentrés comme l'acide sulfurique ou l'acide chlorhydrique peut provoquer une réaction exothermique violente, endommageant les joints et pouvant projeter de l'acide chaud. Toujours commencer par rincer avec un agent neutralisant compatible — généralement une solution de base faible — puis effectuer un rinçage à l'eau uniquement après avoir confirmé la neutralisation.
