Évaluer un DAF contre bassin de décantation se résume à la densité des particules et à l'espace disponible sur le site : choisissez la flottation par air dissous lorsque vous éliminez des particules légères, flottantes ou huileuses dans un espace réduit, et optez pour la décantation gravitaire lors de la gestion de solides minéraux denses dans des débits de référence à haut volume.
Alors que les bassins de décantation reposent sur une simple décantation par gravité, la DAF utilise des microbulles pressurisées pour faire flotter la matière en suspension. La bonne sélection équilibre les coûts de construction civile avec les exigences électriques et chimiques à long terme.

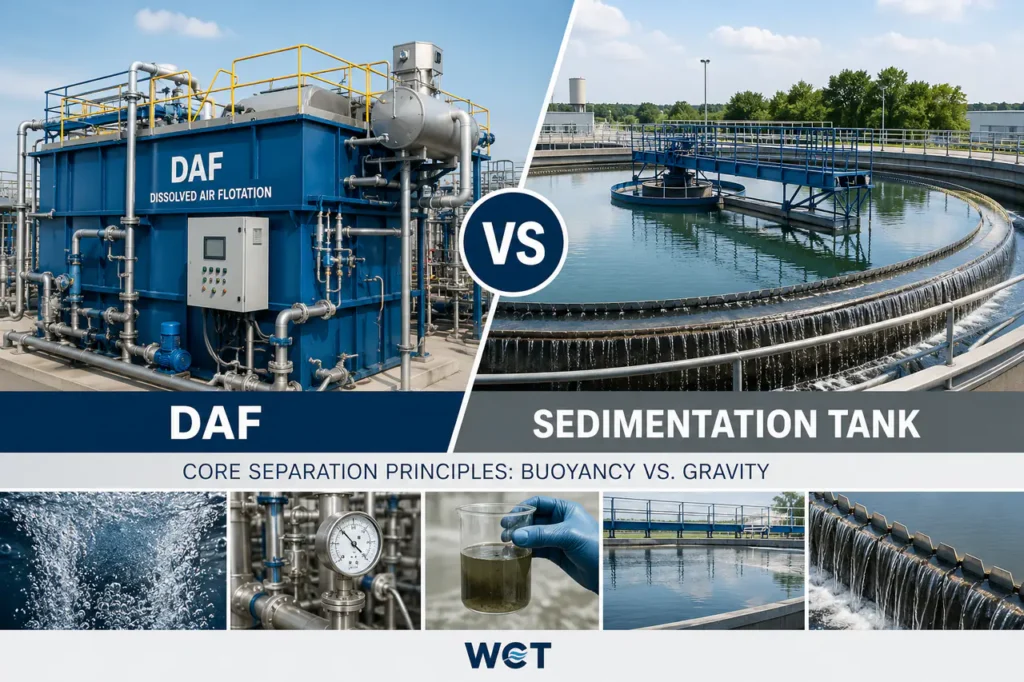

Principes fondamentaux de séparation : flottabilité vs gravité
La principale différence entre la flottation par air dissous et la décantation gravitaire conventionnelle réside dans le vecteur directionnel appliqué aux particules cibles. Les deux processus réalisent une séparation solide-liquide, mais exploitent des forces physiques opposées pour isoler les solides de la colonne d'eau.
Comment fonctionne la flottation par air dissous (DAF)
Les systèmes DAF introduisent des microbulles allant de 20 à 50 microns dans le flux d'eaux usées entrant. Ces microbulles d'air sont générées en dissolvant de l'air pressurisé dans un effluent propre recyclé à 4 à 6 bars à l'intérieur d'un vase de saturation.
Lorsque ce flux sursaturé passe à travers des buses de décharge spécialisées dans le bassin de flottation, la chute de pression à la pression atmosphérique libère des milliards de microbulles. Ces bulles se fixent aux particules hydrophobes ou floculées, réduisant leur densité effective en dessous de celle de l'eau.
Les agglomérats de bulles et de particules flottent rapidement à la surface, formant une couche de boue concentrée. Des skimmers de surface continus poussent cette couche flottante dans une trémie de décharge, tandis que l'eau clarifiée sort par le bas du bassin à travers des déflecteurs de décharge.
Comment fonctionne la décantation gravitaire conventionnelle
Conventional Traitement de l'eau par décantation se repose strictement sur la gravité pour faire descendre les particules en suspension hors de la suspension. Le processus est régi par la loi de Stokes, où la vitesse de décantation des particules dépend directement de la viscosité du liquide, du diamètre des particules et du différentiel de densité.
Les eaux usées entrent dans un bassin de décantation conçu pour maintenir une faible vitesse hydraulique et un turbulence minimale. Lors du déplacement horizontal ou vertical à travers le bassin, les solides en suspension plus denses que l'eau coulent vers le fond.
Un mécanisme de raclage rotatif ou mobile balaie la boue décantée vers une trémie centrale pour l'évacuation. L'effluent clarifié s'écoule par des déversoirs en surface vers les étapes de traitement en aval.
Profils de contaminants cibles : quand utiliser quel système
Le choix entre la séparation par flottabilité et par gravité dépend principalement des caractéristiques physiques des contaminants cibles. Associer la chimie du fluide et la densité des particules au mécanisme de séparation approprié évite les déviations opérationnelles et la consommation excessive de produits chimiques.
Effluent idéal pour les systèmes DAF
La DAF est particulièrement efficace lorsque les eaux usées contiennent des particules de faible densité qui résistent à la décantation gravitaire naturelle ou flottent naturellement à la surface de l'eau.
- Graisses, huiles et lubrifiants (GHL) : Lipides émulsifiés et flottants libres issus de la transformation alimentaire, du raffinage ou des opérations de lavage industriel.
- Cellules algales : Cyanobactéries microscopiques et algues en eaux de surface ou effluents de lagune qui flottent naturellement en raison de vacuoles de gaz internes.
- Solides fibreux : Fibres de cellulose fines provenant de l'eau blanche d'usine papetière ou du traitement textile qui piègent l'air et résistent à la décantation.
- Fin Sols Suspendus Totaux dans l'Eau: Flocs organiques légers et de faible densité créés lors du pré-traitement biologique secondaire ou de la coagulation chimique.
Influent idéal pour les bassins de décantation
Les clarificateurs gravitaires sont conçus pour des effluents à haute densité, contenant des particules lourdes où la force gravitationnelle surmonte facilement la résistance du liquide. Un Réservoir de traitement des eaux usées l'utilisation de la décantation gravitaire est souvent le choix le plus économique pour les flux de déchets inertes, riches en minéraux.
- Suspensions de minéraux lourds : Silt, sable, argile et résidus de minerai provenant de mines, carrières et stations de lavage de gravier.
- Hydroxydes métalliques : Précipités de métaux lourds générés lors de la finition industrielle des métaux, de la galvanoplastie et de la neutralisation des eaux acides de mine.
- Graviers et calamine : Calamine de moulin, limaille de fer et graviers inorganiques grossiers issus de la production sidérurgique et de la fabrication lourde.
- Boues primaires à haute concentration : Eaux usées municipales à TSS élevé où les solides organiques et inorganiques lourds se déposent rapidement sans ajouts chimiques.
Comparaison des spécifications techniques (DAF vs. Clarificateurs)
Comparer les paramètres de fonctionnement hydrauliques et physiques aide les équipes d'ingénierie à évaluer comment chaque technologie s'intègre dans une fiche de traitement industrielle.
| Paramètre de conception | cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits | Sédimentation gravitaire conventionnelle |
|---|---|---|
| Mécanisme de séparation primaire | Flottaison assistée par microbulles | Décantation gravitationnelle (loi de Stokes) |
| Taux de charge de surface (SOR) | 8,0 – 15,0 m3/m2/h | 1,0 – 2,5 m3/m2/h |
| Temps de retention hydraulique (TRH) | 15 – 30 minutes | 2,0 – 4,0 heures |
| Float typique / Boue Solides Secs | 3,0% – 6,0% solides secs | 1,0% – 3,0% solides secs |
| Empreinte de l'équipement | Petite à modérée (15% – 25% de clarificateur) | Empreinte terrestre modérée à très grande |
| Consommation d'énergie | Plus élevé (0,03 – 0,08 kWh/m3) | Plus faible (0,005 – 0,015 kWh/m3) |
| Tolérance aux charges de choc de gravier lourd | Modérée (nécessite une option de raclage inférieur) | Élevée (absorbe les solides lourds et les pics hydrauliques) |
Les taux de charge de surface plus élevés des DAF permettent aux usines de traiter des volumes d'eaux usées équivalents en une fraction du volume du réservoir. Alors que les clarificateurs conventionnels nécessitent des heures de retention, les systèmes DAF réalisent la séparation en moins de trente minutes, ce qui entraîne d'importantes économies d'espace sur le site.
Empreinte opérationnelle, CAPEX et OPEX
Les dépenses en capital et les coûts opérationnels continus suivent des profils contrastés entre les systèmes de flottation et de décantation. L'évaluation du coût total sur le cycle de vie nécessite de équilibrer la dépense initiale en structures civiles contre les besoins à long terme en énergie et en produits chimiques.
Exigences d'espace et d'empreinte
Parce que le DAF fonctionne à des taux de charge de surface jusqu'à six fois plus élevés que les clarificateurs conventionnels, son empreinte de bassin est nettement plus petite. Les installations avec un espace limité ou la rénovation à l'intérieur de bâtiments existants privilégient souvent le DAF pour éliminer l'acquisition coûteuse de terrains.
Lorsque l'espace est restreint mais que la décantation gravitaire est préférée, les ingénieurs installent Wct Honeycomb Inclined Tube Packing pour le bassin de décantation modules. Les décanteurs à tube augmentent la surface de décantation effective par unité d'empreinte au sol, permettant à des bassins plus petits de rivaliser avec le débit hydraulique de réservoirs conventionnels plus grands.
Consommation d'énergie et de produits chimiques
- Sédimentation : Utilisation minimale d'énergie grâce à des moteurs de propulsion à faible consommation pour les racleurs. Idéal pour des flux continus à volume élevé où le coût électrique doit rester faible.
- DAF : Consommation continue d'énergie par les pompes de recyclage à haute pression (4-6 bar) et les compresseurs d'air. Coût supplémentaire en produits chimiques pour une dose continue de polymères et de coagulants afin de maintenir une formation efficace de micro-floc et une attachment aux bulles.
Coûts de traitement et de déshydratation des boues
- Boues flottantes provenant du DAF : 3-6% de solides secs, réduisant directement la taille de l’équipement de déshydratation et le volume de transport.
- Boues en sous-écoulement provenant de la sédimentation : 1-2% de solides secs, nécessitant des systèmes de déshydratation plus grands et une élimination accrue des liquides.
- Économies sur le cycle de vie : Réduction du temps de fonctionnement du décanteur centrifuge, moins de cycles de presses à filtres, et consommation réduite de polymères grâce à la gestion de boues DAF plus épaisses.
Matrice d’adéquation des applications par secteur
Les caractéristiques spécifiques des effluents selon le secteur industriel déterminent si la flottabilité ou la décantation est le choix d’ingénierie standard dans les différents secteurs industriels.
| Secteur industriel | Technologie recommandée | Contaminant cible principal | Raison principale du choix |
|---|---|---|---|
| Transformation de la viande et de la volaille | DAF | Graisses, protéines, solides sanguins | Les graisses flottantes obstruent rapidement les collecteurs gravitaires ; le DAF produit une boue concentrée. |
| Extraction & Granulats | Cuvette de sédimentation | Poussière de minerai, argile, limon de quartz | Les particules inorganiques lourdes se déposent rapidement ; les microbulles ne peuvent pas soulever les solides minéraux denses. |
| Fabrication de pâte à papier et de papier | DAF | Fibres de bois, argiles de remplissage | Fibres de cellulose légères flottent facilement ; le DAF permet une récupération élevée des fibres pour la réutilisation. |
| Finition de métaux & Electrolyse | Cuvette de sédimentation | Hydroxyde de métaux lourds, calamine | Précipités métalliques à haute densité se déposent de manière fiable dans des épaississeurs gravitaires sans aération. |
| Prétraitement municipal des algues | DAF | Microcystis, algues planctoniques | Les cellules algales à faible densité résistent à la sédimentation et flottent naturellement lorsqu'elles sont exposées à des micro-bulles d'air. |
Vérification avant la sélection finale de l'industrie
Alors que la matrice guide la pratique standard, les conditions varient. Avant de s'engager, vérifiez ces points :
- Tests en laboratoire d'échantillons composites : Mesurez la distribution de la taille des particules sur toute la gamme, le FOG et les solides sédimentables pour confirmer le type principal de contaminant.
- Variance saisonnière de la charge : Vérifiez si les périodes de production de pointe modifient la densité des contaminants (par exemple, la saison des abattoirs augmente la charge de FOG).
- Étude pilote de traitement : Pour les cas limites, réalisez des tests en jarres DAF à l'échelle de laboratoire et des tests en colonne de sédimentation pour comparer l'efficacité réelle de séparation.
- Infrastructures existantes : Évaluez s'il y a de la place pour un pré-traitement chimique et un stockage des boues que la technologie recommandée exige.
Dans les opérations de transformation alimentaire et d'abattage, la graisse et les solides protéiques encrassent les surfaces et résistent à la sédimentation gravitaire. Un système DAF spécialisé récolte proprement ce matériau à la surface de l'eau tout en empêchant la formation de conditions septiques au fond du bassin.
Inversement, dans les mines lourdes ou les usines de préparation de métaux, l'installation d'un Réservoir de traitement de l'eau structuré pour le fonctionnement continu de l'épaississeur gravitaire offre une séparation simple et peu coûteuse en maintenance, sans le risque mécanique de colmatage des buses par des grains abrasifs.
Comprendre le processus complet de Sédimentation du traitement de l'eau aide les opérateurs de l'usine à déterminer si des pièges à gravier en amont ou des interceptors de graisse sont nécessaires pour protéger l'équipement en aval.
Dépendances du pré-traitement : coagulation et floculation
Ni la décantation par DAF ni la décantation gravitaire ne fonctionnent à leur efficacité maximale sans un pré-traitement chimique optimisé. Une coagulation et une floculation appropriées conditionnent les eaux usées brutes, déstabilisant les charges des particules et agglomérant les micro-solides en agrégats traitables.
Dynamiques Pin-Floc dans les systèmes DAF
Les processus de flottation reposent sur de petits flocs serrés appelés pin-flocs. Les coagulants neutralisent les charges de surface, tandis que les polymères légers lient les particules en structures compactes avec une grande surface spécifique.
Les micro-bulles s’attachent facilement ou s’emprisonnent dans ces petits pin-flocs. Il faut éviter la formation de gros flocs lourds dans les systèmes DAF, car des structures excessivement lourdes peuvent se détacher des micro-bulles et couler au fond du bassin.
- Type de coagulant : Sels métalliques à faible poids moléculaire (alun, ferrique) ou chlorure de polyaluminium pour créer de petits flocs neutres en charge.
- Intensité de mélange : Mélange rapide pour la dispersion du coagulant, suivi d’une floculation douce pour faire croître les pin-flocs sans shear.
- Cible de taille de floc : 50-100 µm pour maximiser la surface d’attachement des bulles.
- Éviter la sur-dosage : Un polymère excessif peut créer de gros flocs flottants qui piègent l’air et montent trop rapidement, provoquant des couvertures flottantes irrégulières.
Formation de gros flocs pour la décantation gravitaire
Les clarificateurs gravitaires nécessitent de gros flocs denses avec une vitesse de décantation élevée. Les bassins de floculation en amont des bassins de décantation utilisent des temps de retention plus longs et un mélange multi-étapes doux pour former des macro-flocs.
L’ajout de polymères anioniques de haut poids moléculaire augmente la densité et la taille des flocs. Si les flocs sont shearés par des transferts à haute vitesse ou des produits chimiques sous-dosés, la performance de décantation diminue rapidement, entraînant un transfert de pin-flocs dans l’effluent d’eau propre.
- Type de polymère : Polyacrylamides anioniques de haut poids moléculaire pour relier les particules fines en macro-flocs denses.
- Étapes de floculation : Au moins deux ou trois étapes de floculation avec une diminution de l’énergie de mélange pour éviter le shear des flocs formés.
- Cible de taille de floc : >500 µm pour des vitesses de décantation supérieures à 1 m/h.
- Vérification diagnostique : Mesurer la turbidité de l'effluent quotidiennement ; une augmentation soudaine indique souvent une sous-dosage ou des flocs coupés.
Liste de vérification pour la sélection finale et consultation d'ingénierie
Choisir entre une unité DAF et une cuve de décantation gravitaire nécessite d'associer systématiquement la chimie des eaux usées brutes aux contraintes du site et au budget opérationnel.
- Caractériser la densité des particules en entrée : Mesurer la concentration en huile et graisse, les solides en suspension totaux, et les solides décantables via un test en cône d'Imhoff.
- Calculer l'empreinte disponible : Déterminer si l'immobilier de l'usine permet des travaux civils pour de grands bassins ou nécessite une unité modulaire compacte en acier.
- Évaluer les coûts opérationnels : Comparer les coûts électriques et de polymère plus élevés du DAF avec les coûts civils et fonciers plus importants des clarificateurs gravitaires.
- Revoir la gestion des boues en aval : Assess whether your facility benefits from the thicker float sludge generated by flotation systems.
Before finalizing equipment specifications, verify system hydraulics and separation efficiency with bench-scale jar testing and bench flotation trials.
Send your wastewater quality data, target flow rates, and site constraints to our application engineering team at WCT. We provide customized design calculations, pilot testing units, and complete system quotes tailored to your industrial treatment goals.
