Les équipes d'ingénierie ont souvent tendance à construire des stations d'épuration à partir de zéro, s'engageant dans des calendriers de construction civile longs et des infrastructures centralisées inflexibles. Système de traitement de l'eau modulaire les conceptions rompent ce modèle en proposant une capacité fabriquée en usine et évolutive qui peut être opérationnelle en quelques semaines au lieu de plusieurs mois. Ce guide compare les configurations modulaires, décrit les technologies de traitement de base et les associe à des applications B2B concrètes afin que vous puissiez déterminer si une approche décentralisée convient à votre prochain projet.
Pour les développeurs, les gestionnaires de sites industriels et les opérateurs de camps éloignés confrontés à des délais serrés ou à une demande variable, passer de stations traditionnelles construites sur place à des modules pré-ingenierés influence directement l'efficacité du capital et le délai de mise en revenu. Les sections suivantes expliquent ce que vous devez vérifier, quels compromis attendre et comment aligner la sélection du système avec les contraintes réelles de votre projet.

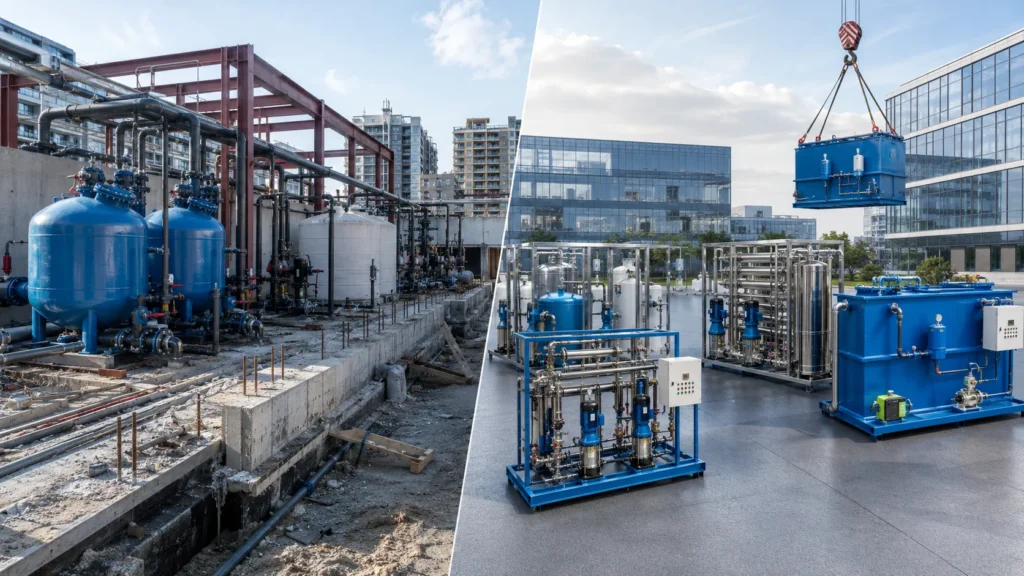

Stations de traitement modulaires vs. stations traditionnelles construites sur place
Les systèmes modulaires réduisent généralement le temps de déploiement de 30 à 50 % et nécessitent beaucoup moins de préparation du site que les projets traditionnels fortement axés sur la civilisation. La différence fondamentale réside entre l'assemblage contrôlé en usine et la construction extensive sur site — un contraste que nous avons abordé plus en détail lors de l'examen de des systèmes d'eau modulaires montés sur skid.
Avant de valider une conception, conception de systèmes d’eau industriels les meilleures pratiques recommandent d’évaluer les deux approches en fonction du calendrier de votre projet, des contraintes du terrain et des besoins futurs d’expansion.
Côte à côte, les deux approches se différencient sur plusieurs facteurs critiques :
- Délai de livraison : Les modules fabriqués en usine sont expédiés en quelques semaines ; les stations traditionnelles peuvent prendre de 12 à 24 mois ou plus selon les travaux civils.
- Préparation du site : Nivellement minimal et une simple dalle de fondation pour les unités modulaires ; excavation extensive, travaux en béton et coordination multi-métiers pour les installations construites sur place.
- Demande en main-d'œuvre : Faible main-d'œuvre sur site — la plupart de l'assemblage se fait en usine ; les projets traditionnels dépendent fortement de la disponibilité de main-d'œuvre qualifiée locale.
- Contrôle de qualité : Soudure en usine, montage de tuyaux et câblage de contrôle réalisés dans des conditions contrôlées ; les installations construites sur site risquent une variabilité de la construction.
- Procédure d'autorisation : Les packages pré-ingenierés s'alignent souvent sur des permis plus rapides pour un rejet décentralisé, bien que les codes locaux s'appliquent toujours.
Pour une analyse plus approfondie des compromis du cycle de vie, notre comparaison de options de traitement de l'eau modulaire vs traditionnel aborde la façon dont ces choix affectent le coût opérationnel à long terme et la capacité de recyclage de l'eau.
Technologies de base dans les architectures de traitement modulaires
La plupart des systèmes modulaires reposent sur Bioreacteur à membrane (MBR), Osmose Inverse (OI), ultrafiltration (UF), ou filtration avancée des médias en fonction de la qualité de l'eau entrante et de la norme d'effluent requise. Le choix de la technologie appropriée dépend de si vous avez besoin d'eau de qualité réutilisable, de conformité à la décharge de flux, ou de simple élimination des solides.
Le tableau ci-dessous fournit une référence technique pour les principales technologies modulaires que vous rencontrerez. Les valeurs sont typiques à des fins comparatives ; demandez des fiches techniques d'ingénierie pour votre cycle de service spécifique.
| Type de technologie | Cas d'utilisation principal | Empreinte typique | Intensité énergétique (kWh/m³) |
|---|---|---|---|
| Bioreacteur à membrane (MBR) | Effluent de haute qualité pour réutilisation ou décharge sensible | Compact — s'adapte aux configurations conteneurisées ou montées sur skid | 0,5 – 1,2 |
| Osmose Inverse (OI) | Dessalement, polissage d'eau potable, eau de procédé ultrapure | Modéré — nécessite des étapes de prétraitement et de post-traitement | 2,0 – 4,0 |
| Ultrafiltration (UF) | Prétraitement, élimination des particules et des agents pathogènes | Compact — souvent associé à RO ou MBR | 0,2 – 0,5 |
| Filtration des médias | Réduction des solides en vrac et en suspension avant un traitement plus fin | Empreinte linéaire plus grande | 0,05 – 0,2 |
Les valeurs d'intensité énergétique sont des plages typiques pour des systèmes conteneurisés entièrement intégrés à débit de conception. La consommation réelle dépend des caractéristiques de l'eau d'alimentation, du taux de récupération et de la température ambiante. Vérifiez toujours avec le fabricant.
Les architectures modulaires d'aujourd'hui intègrent souvent ces technologies avec des usines pré-assemblées qui incluent des contrôles SCADA basés sur PLC, des skids de dosage chimique et une surveillance à distance. Cette intégration plug-and-play réduit le risque de mise en service sur site et permet aux opérateurs de gérer le système depuis une seule interface homme-machine (IHM).
Applications stratégiques pour l'infrastructure décentralisée
Les systèmes modulaires sont le choix privilégié lorsque l'accès au réseau d'égouts central n'est pas disponible, lorsque l'expansion doit se faire de manière progressive ou lorsque la pression réglementaire exige un traitement au niveau du site. Traitement décentralisé des eaux usées l'utilisation de modules conteneurisés élimine la dépendance aux grands réseaux de collecte et les retards qui freinent souvent les délais des projets.
La matrice ci-dessous associe des scénarios d'application B2B courants avec le principal défi et une configuration recommandée typique. Chaque site est différent, mais ces associations reflètent l'expérience terrain à travers des centaines de déploiements.
| Industrie | Défi principal | Configuration recommandée |
|---|---|---|
| Développement immobilier | Occupation par phases et rythme de construction incertain | Trains modulaires basés sur la MBR avec recyclage des eaux grises ; augmenter la capacité en ajoutant des modules parallèles à mesure que chaque phase devient opérationnelle |
| Camps éloignés et logements pour la main-d'œuvre | Aucune connexion au réseau d'égouts municipal, cycle de vie court du projet | Systèmes biologiques en conteneurisé MBR ou à aération prolongée ; traitement de l'eau sur site avec désinfection pour le lavage et l'approvisionnement en eau potable |
| Préadaptation industrielle | Flux de déchets à haute concentration et variables nécessitant un prétraitement avant décharge dans le réseau d'égouts ou réutilisation | Unités de polissage DAF + MBR ou RO ; pour des effluents complexes, traitement des eaux usées industrielles modules adaptés à la chimie spécifique du site |
| Stations municipales / Satellites | Gestion des pics de charge et infrastructure centralisée vieillissante | Groupes modulaires MBR pouvant être repositionnés à mesure que les quartiers se développent ; équipements modulaires pour eaux usées aide les services publics à éviter des extensions de stations coûteuses en capital |
Les configurations sont contextuelles. Les ingénieurs de WCT réalisent généralement une analyse de l'eau d'alimentation et une évaluation de la préparation du site avant de finaliser la configuration technologique. Contactez notre équipe pour une configuration adaptée à votre débit quotidien réel et à vos objectifs d'effluent.
Un avantage financier clé est la capacité incrémentielle. Les développeurs peuvent commencer avec un seul module dimensionné pour la Phase 1 et ajouter des unités identiques ultérieurement — évitant ainsi l'investissement bloqué dans une grande station sous-utilisée au début du projet. La possibilité de payer la capacité de traitement au fur et à mesure que les revenus entrent est l'un des principaux moteurs du choix d'une capacité évolutive approche modulaire.
Avantages en ingénierie : empreinte, évolutivité et mobilité
Le principal avantage de la modularité en ingénierie est le découplage de la capacité de traitement des contraintes d'utilisation du sol permanentes. Une unité standard en conteneur peut être placée sur une dalle en béton compacte, éliminant la construction de grands bassins et libérant de l'espace pour des usages générateurs de revenus.
- Empreinte compacte : Les systèmes conteneurisés et montés sur skid réduisent la surface au sol requise par rapport aux réservoirs en béton conventionnels. Une installation MBR de 100 000 GPD peut tenir dans un conteneur ISO de 40 pi.
- Évolutivité — “ paiement à l’usage ” : La capacité peut être augmentée par modules parallèles, adaptant le traitement à la demande de la population ou à la croissance de la production sans surdimensionner.
- Portabilité : Les unités de traitement entières peuvent être déplacées à la fin d’un projet, redéployées dans des camps temporaires lors de secours en cas de catastrophe, ou vendues en tant qu’actifs — une option que les installations civiles traditionnelles ne peuvent pas offrir.
- Qualité contrôlée en usine : Toute la tuyauterie, les skid d’équipement, les contrôles et les chemins de câbles sont assemblés et testés en usine, réduisant les erreurs de construction sur site, les fuites et les surprises lors de la mise en service.
Pour les projets à voie rapide, un déploiement rapide il ne s’agit pas seulement du délai d’expédition. Cela signifie aussi moins de métiers sur site, des démarches d’autorisation simplifiées, et un démarrage plus tôt des opérations génératrices de revenus.
Facteurs de conformité et de vérification réglementaire
Le matériel pré-encastré n’exonère pas un système des permis spécifiques au site pour les rejets ou l’eau potable. Que vous soyez soumis à des limites NPDES, aux codes sanitaires locaux ou à des normes internationales, le processus de traitement à l’intérieur du conteneur doit toujours respecter la lettre du permis.
Avant de signer un bon de commande, utilisez cette liste de contrôle pour éviter les pièges réglementaires courants :
- Objectifs de qualité des effluents : Vérifiez que le système peut répondre de manière fiable à vos limites requises en BOD, DBO, MES, azote et phosphore. Demandez des données pilotes ou des rapports de validation par des tiers plutôt que des taux de retrait théoriques.
- Permis locaux pour les rejets décentralisés : Confirmez que l’autorité sanitaire ou l’agence environnementale accepte le rejet sur site conteneurisé. Certaines juridictions privilégient encore la connexion à un réseau d'égouts central, sauf si une étude démontre l'absence d’impact négatif.
- Exigences de redondance : Si la santé publique est en jeu, vérifiez si la juridiction exige une redondance N+1 pour l’équipement. Les systèmes modulaires permettent d’ajouter facilement une ligne de secours, mais cette exigence constitue une condition du permis que vous devez connaître à l’avance.
- Support à long terme pour l'exploitation et la maintenance : Les régulateurs peuvent exiger un opérateur certifié ou un contrat de service. Confirmez que la surveillance à distance et la capacité de service local font partie de votre plan de support. Les unités modulaires peuvent simplifier la déclaration de conformité grâce à la journalisation intégrée des données.
Impliquez toujours un ingénieur qualifié familiarisé avec le code local dès la phase de conception, car la conformité du matériel aux normes NSF/ANSI ou ISO ne constitue pas automatiquement une approbation du site.
Facteurs de coût et considérations sur le retour sur investissement
Une réduction des CAPEX civils est la grande tendance, mais le véritable retour provient d’un délai accéléré pour atteindre le revenu. Les développeurs capables de fournir une capacité d’eau et d’eaux usées six mois plus tôt perçoivent plus rapidement les frais d’occupation, tandis que les sites industriels évitent des amendes ou des retards de production liés à la construction de l’usine de traitement.
Variables clés de coût à modéliser dans votre analyse du cycle de vie :
- Expédition et logistique : Les unités conteneurisées peuvent être transportées par camion jusqu’au site, mais les modules de grande taille peuvent nécessiter des permis et des services de grue. Confirmez la faisabilité de l’itinéraire de livraison dès que possible.
- Disponibilité de l’énergie : Les systèmes à membranes (notamment l’osmose inverse) consomment plus d’énergie que les filtres à médias passifs. Si votre site fonctionne avec une génératrice, la consommation de carburant devient un poste opérationnel important.
- Exigences en matière d’opérateur : Les contrôles automatisés réduisent la supervision quotidienne, mais les visites périodiques d’un opérateur certifié restent nécessaires pour le nettoyage des membranes, la calibration et les prélèvements de conformité. Les coûts de main-d'œuvre varient considérablement selon la région.
- Spécification de l’équipement : Choisir des systèmes éprouvés et bien supportés équipement intégré de traitement des eaux usées réduit le risque de dépenses imprévues en exploitation et maintenance par rapport à des constructions très personnalisées et uniques.
Note pour l’acheteur : Bien que les systèmes modulaires réduisent généralement le coût total installé par rapport aux équivalents construits sur site, le prix initial de l’équipement peut être plus élevé par gallon de capacité installée en raison de la fabrication de précision. Le retour sur investissement provient de l’évitement des travaux civils, de la réduction des risques liés au calendrier, et de la capacité à adapter la capacité à la demande réelle.
Consultation avec un ingénieur en systèmes modulaires
Le choix d’un système modulaire commence par une analyse détaillée de l’eau et une évaluation de la préparation du site. Anticipez les questions concernant la plage de débit quotidienne, les concentrations maximales, les variations saisonnières de température et les plans d’expansion futurs.
L'équipe d'ingénierie de WCT peut préparer une fiche technique adaptée au profil hydraulique de votre projet. Que vous ayez besoin d'un seul MBR conteneurisé pour un camp éloigné ou d'une installation multi-modules d'osmose inverse pour la réutilisation industrielle, nous travaillons à partir de la chimie de votre influent pour fournir une solution de traitement d'eau modulaire sur mesure qui correspond à vos objectifs d'autorisation et d'exploitation.
Contactez-nous pour discuter de vos objectifs de traitement, demander une disposition préliminaire du système ou planifier une consultation avec l'un de nos ingénieurs d'application.
Questions fréquemment posées
Combien de temps faut-il pour installer un système d'eau modulaire ?
Une fois le module arrivé sur site, un système conteneurisé typique peut être mécaniquement terminé et prêt pour les tests humides en aussi peu que quelques jours à deux semaines, en fonction des raccordements aux utilités et des permis locaux. Comparez cela à plusieurs mois de travaux civils pour une usine construite sur site.
Les systèmes modulaires peuvent-ils être étendus ultérieurement ?
Oui. La plupart des conceptions modulaires utilisent un concept de “ train ” où des unités supplémentaires sont connectées en parallèle. Une usine initialement construite avec deux modules MBR peut évoluer vers quatre ou six modules à mesure que la demande augmente, à condition que l'infrastructure d'alimentation et le système de contrôle soient préparés pour cette extension.
Ces systèmes nécessitent-ils des opérateurs spécialisés ?
Les contrôles automatisés PLC et SCADA gèrent la plupart des opérations de routine, mais une supervision certifiée est toujours requise pour les tests d'intégrité des membranes, le nettoyage chimique et la déclaration réglementaire. Les packages modulaires conçus pour la surveillance à distance peuvent réduire la fréquence des visites sur site.
Les systèmes modulaires conviennent-ils aux climats froids ?
Oui. Les unités conteneurisées sont généralement équipées de murs isolés, de chauffage interne et de traçage thermique sur les conduites exposées. La conception pour la protection contre le gel est une pratique standard pour les déploiements dans les camps miniers arctiques et les développements en haute altitude. Spécifiez votre température ambiante minimale lors de la phase de conception afin que le fournisseur puisse intégrer le package adapté au froid.
