La plus grande erreur que nous observons dans l'approvisionnement en déshydratation n’est pas la sous-dimension du presse-à-plaques — c’est d’ignorer comment la conception des plaques détermine les coûts d’entretien à long terme. Un presse à filtre à chambre encastrée élimine les cadres d’espacement séparés qui causent des fuites et rendent le déchargement du gâteau manuel dans les anciens systèmes à plaques et cadres. Ce choix de conception unique détermine si vos opérateurs passent leur temps à surveiller les cycles automatisés ou à lutter contre des gâteaux bloqués.
Nous avons vu trop d’équipes se concentrer sur les spécifications de la pompe d’alimentation tout en ignorant les avantages structurels qui maintiennent un pack de plaques hydraulique étanche sous une pression soutenue. Dans ce guide, nous décomposerons exactement ce que vous devez vérifier avant d’acheter, de la sélection du matériau des plaques aux calculs de dimensionnement qui correspondent à vos conditions réelles de boue.

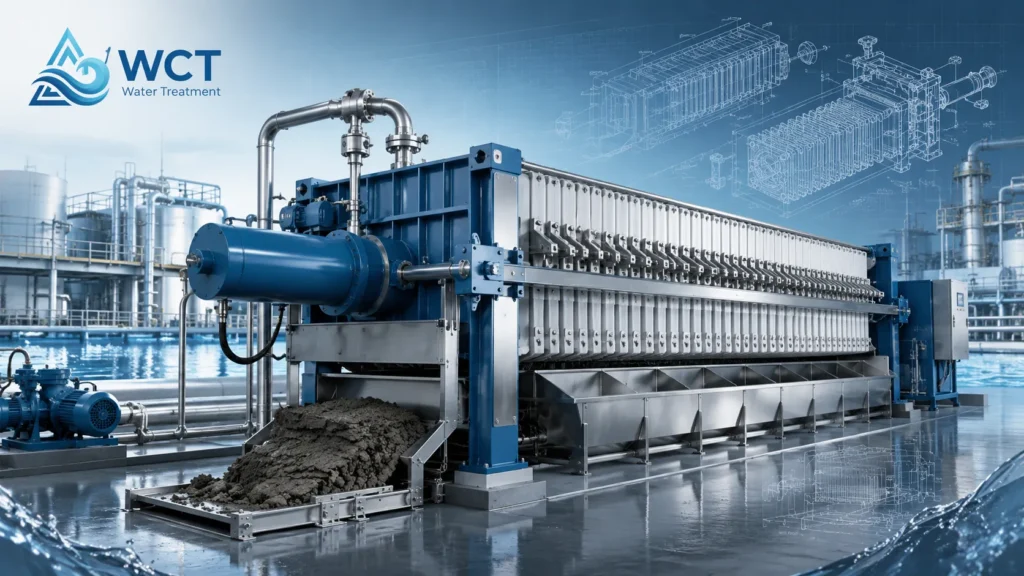

Qu’est-ce qu’un presse à filtre à chambre encastrée ?
Un presse à filtre à chambre encastrée est une machine de déshydratation industrielle qui utilise une série de plaques à conception encastrée serrées sous force hydraulique pour former des cavités internes étanches où la boue est filtrée et les solides secs sont capturés sous forme de gâteaux. Contrairement aux configurations à plaques et cadres, chaque plaque sert à la fois de formateur de chambre et de surface de filtration, réduisant considérablement les chemins d’étanchéité et la main-d'œuvre pour le déchargement du gâteau.
L’anatomie d’une plaque de filtre encastrée
Les plaques encastrées sont moulées à partir de polymères résistants chimiquement — le plus couramment du polypropylène de qualité vierge — avec une dépression centrale concave et des bords de scellement surélevés autour du périmètre. Le profil encastré crée une chambre creuse entre les plaques adjacentes lorsqu’elles sont pressées ensemble. Les ports de drainage se trouvent derrière le tissu de filtration, dirigeant le filtrat vers l’extérieur tandis que les solides s’accumulent à la surface du tissu. L’œil d’alimentation central permet à la boue d’entrer uniformément dans chaque chambre, et les nervures structurelles de la plaque empêchent la flexion sous de fortes différences de pression.
Comment les chambres sont formées et serrées
Un système de fermeture hydraulique comprime l’ensemble du pack de plaques contre une plaque d’extrémité fixe, formant un joint étanche entre chaque plaque encastrée. La force de serrage doit contrer la pression interne qui se construit lors de l’alimentation en boue — généralement 100 PSI ou plus — de sorte que le cylindre hydraulique surveille et ajuste en permanence la pression. Cela garantit que les surfaces d’étanchéité restent comprimées, empêchant toute fuite de contournement même lorsque la résistance du gâteau de filtration augmente vers la fin du cycle.
Principes de flux de la boue et de capture du gâteau
La boue entre par l’œil d’alimentation central, remplit les cavités des chambres, et dépose les solides sur le média de filtration qui borde chaque plaque encastrée. Le filtrat passe à travers le tissu et s’écoule via des ports d’angle ou des canaux internes vers des collecteurs. Le gâteau se construit progressivement depuis la surface du tissu vers l’intérieur, la différence de pression entraînant l’élimination de l’eau. La principale métrique de performance est la teneur en solides secs du gâteau, qui dépend de la pression de la pompe d’alimentation, des caractéristiques de la boue, et de la perméabilité du tissu.
Fonctionnement d’un presse à filtre à chambre encastrée : le cycle de filtration
Le cycle de filtration d’un presse à chambre encastrée se déroule en phases de batch — serrage, pompage de la boue, filtration sous pression, séchage à l’air, et séparation des plaques — pour séparer les liquides des gâteaux solides. Comprendre le timing et le profil de pression de chaque phase aide les opérateurs à éviter les gâteaux humides, les défaillances de plaques, et l’usure prématurée du tissu.
Phase 1 : Serrage hydraulique et joint à haute pression
Le cylindre hydraulique avance la plaque d’extrémité mobile, comprimant l’ensemble du pack de plaques à la pression de serrage spécifiée. Cette pression doit dépasser la pression interne la plus élevée anticipée lors de l’alimentation pour maintenir un joint étanche. Les systèmes automatiques utilisent des transmetteurs de pression pour vérifier l’étanchéité avant que la pompe d’alimentation ne démarre, empêchant la projection de boue entre les plaques.
Phase 2 : Alimentation en boue et phase de construction du gâteau
A pompe d'alimentation—généralement une pompe à cavité progressive ou à diaphragme—injecte le boue conditionnée via le collecteur d'alimentation central. Au début, une faible pression remplit rapidement les chambres ; à mesure que l'épaisseur du gâteau augmente, la pression de la pompe augmente pour maintenir le débit. La cycle de filtration se poursuit jusqu'à ce que les gâteaux remplissent les chambres et que le débit diminue jusqu'à un point final prédéterminé, généralement signalé par un débitmètre ou un minuteur. Pendant cette phase, le système hydraulique compense toute expansion thermique ou fluctuation de pression pouvant compromettre le joint.
Phase 3 : Soufflage du noyau et séchage à l'air
Avant d'ouvrir les plaques, un cycle de soufflage du noyau pousse de l'air comprimé à travers le collecteur d'alimentation pour évacuer la boue humide résiduelle de l'œil d'alimentation et de la tuyauterie centrale. Cela minimise les gouttes de boue sur les surfaces d'étanchéité des plaques lorsque la presse s'ouvre. Un séchage prolongé à l'air peut également réduire l'humidité du gâteau, en particulier pour les boues qui retiennent l'eau dans les pores capillaires. Cette étape est cruciale pour assurer un élimination du gâteau dans la phase suivante.
Phase 4 : Libération de la pression et décharge du gâteau
Le système hydraulique se rétracte, la plaque d'extrémité mobile recule, et les plaques se séparent successivement. Des déplaçeurs de plaques automatisés déplacent chaque plaque une par une, permettant à la gravité ou à un mécanisme de raclage de faire tomber le gâteau de la presse à filtre dans une trémie de collecte. Les opérateurs doivent inspecter visuellement que tous les gâteaux sont tombés avant de refermer la presse pour le cycle suivant, car des gâteaux résiduels peuvent provoquer un mauvais alignement et des fuites.
Conception de presse à filtre à chambre encastrée vs à plaques et cadre
Alors que les presses à plaques et cadre utilisent des cadres creux séparés pour collecter le gâteau, les presses à chambre encastrée combinent la chambre et la plaque en une seule unité moulée, ce qui entraîne moins de joints d'étanchéité, des taux de fuite plus faibles et une décharge de gâteau automatisée plus facile. La différence structurelle impacte directement la main-d'œuvre, le temps de cycle et la maintenance à long terme.
Différences structurelles et formation de la cavité de la chambre
Dans une presse à filtre à plaques et cadre, des plaques solides alternent avec des cadres d'espacement ouverts pour créer la cavité ; le tissu filtrant repose entre eux. Un système à chambre encastrée élimine complètement le cadre séparé, la cavité étant encastrée directement dans chaque plaque. Ce design réduit de moitié le nombre de surfaces d'étanchéité, diminuant considérablement le risque de contamination croisée et de contournement du boue.
| Caractéristique | Plaque et cadre | Chambre creuse |
|---|---|---|
| Formation de la chambre | Cadres creux insérés entre des plaques solides | Encoche concave moulée directement dans chaque plaque |
| Nombre de surfaces d'étanchéité | Doublez les points d'étanchéité (interfaces plaque-cadre-plaque) | Joint simple à chaque jonction entre plaques |
| Décharge du gâteau | Grattage manuel ; complexe de déplacement automatisé | Déplacement automatisé des plaques ; les gâteaux tombent librement |
| Médias de filtration | Utilise souvent du papier ou des médias de filtration fine pour un lavage spécifique | Utilise principalement des tissus filtrants robustes pour le déshydratation industrielle |
| Vulnérabilité aux fuites | Plus élevée en raison de multiples joints avec joints d'étanchéité | Plus faible ; les surfaces d'étanchéité sont intégrées à la plaque |
Les acheteurs doivent vérifier que les matériaux des plaques répondent à leurs exigences de résistance chimique, quel que soit le type de presse. Les données de test du fabricant doivent étayer toute affirmation concernant la pression et la température maximales de fonctionnement.
Intensité du travail, temps de cycle et capacités d'automatisation
Les presses à chambre encastrée excellent dans les opérations à cycle élevé où la décharge automatique du gâteau minimise l'intervention de l'opérateur. La conception intégrée chambre-plaque supporte des déplaçeurs de plaques fiables et des systèmes de lavage par pulvérisation, réduisant le temps total de cycle. Les unités à plaques et cadre trouvent encore une niche dans les applications pharmaceutiques ou chimiques spécialisées nécessitant un lavage de gâteau extrêmement précis ou un média de papier filtrant délicat, mais pour la plupart des tâches industrielles filtre presse pour le déshydratation des boues la chambre encastrée est le choix à moindre effort.
Dépenses en capital vs coûts de maintenance à long terme
Le capital initial pour une presse à chambre encastrée est souvent plus élevé en raison du moulage plus complexe des plaques, mais le coût total de possession devient favorable une fois que l'on prend en compte la réduction de la main-d'œuvre de maintenance, le nombre moindre de joints de rechange et une disponibilité accrue. Un équipements de traitement des eaux usées budget ignorant ces coûts de cycle de vie surestime les offres plus anciennes de plaques et cadres. Nous recommandons généralement les conceptions à chambre encastrée pour toute usine fonctionnant plus de quelques cycles par jour.
Spécifications techniques critiques et critères de dimensionnement en ingénierie
Une taille correcte d'une presse à filtre à chambre encastrée dépend du calcul du poids total de solides secs par lot, de la densité de la boue humide, et de la sélection d'un cadre de presse avec un volume de chambre et une capacité de pression correspondants. Se tromper dans ce calcul conduit à des gâteaux sous-dimensionnés qui ne remplissent pas les chambres, ou à des conditions de surpression qui fissurent les plaques.
Calcul de la taille de la boue et des exigences en volume de chambre
Commencez par la charge en solides secs par heure ou par lot. Convertissez cela en volume de gâteau humide en utilisant le pourcentage attendu de solides secs dans le gâteau et la densité du gâteau humide. Le volume de chambre requis est simplement le volume total du gâteau par cycle, avec une marge de sécurité pour des conditions d'alimentation variables.
Point clé en ingénierie : Nous recommandons de réaliser un test pilote avec une presse à filtre à l'échelle de banc ou un test avec un entonnoir de Buchner sur la boue réelle pour établir le débit de filtration et l'humidité finale du gâteau. Ces chiffres empiriques évitent un surdimensionnement coûteux.
- Déterminez la masse moyenne de solides secs par lot (kg ou lb).
- Mesurez ou estimez la teneur en solides secs du gâteau humide à partir des tests pilotes.
- Calculez le volume du gâteau humide : Masse de solides secs / (densité du gâteau × fraction de solides secs).
- Sélectionnez un cadre de presse avec un volume de chambre nominal d'au moins 15–20 % supérieur au volume de gâteau attendu pour tenir compte de la variation de l'alimentation.
Limites de pression de fonctionnement maximale et sélection de la pompe d'alimentation
Norme traitement de la boue d'eaux usées Les applications fonctionnent à 100 PSI (7 bar), mais les boues minérales difficiles à déshydrater ou les boues huileuses peuvent nécessiter des pressions allant jusqu'à 130 PSI ou même 225 PSI. Le cadre de la presse et les plaques doivent être classés pour la plage de pression sélectionnée. Pression de la pompe d'alimentation doit être adaptée à la pression maximale nominale de la presse, et la caractéristique de débit de la pompe doit permettre un remplissage initial lent pour éviter une accumulation inégale du gâteau et des pics de pression.
Matériaux de construction pour les plaques : Polypropylène vs. polymères spécialisés
Le polypropylène homopolymère de qualité vierge supporte la plupart des boues municipales et industrielles jusqu'à 80°C. Pour les flux à haute température, acides ou chargés en solvants, nous spécifions des polymères comme le PVDF ou le polypropylène rempli de verre pour une meilleure rigidité et résistance chimique.
| Matériau de la plaque | Application typique | Limite thermique | Avantage Clé |
|---|---|---|---|
| Polypropylène homopolymère | Boues municipales, boues à pH neutre | ~80°C | Économique, grande compatibilité chimique |
| Polypropylène rempli de verre | Boues abrasives à haute pression pour l'exploitation minière | ~90°C | Réduction du fluage sous pression de serrage soutenue |
| PVDF | Acides forts, solvants, >90°C | ~100°C+ | Excellente résistance chimique et thermique |
| Aluminium/Acier inoxydable | Spécialité haute température non corrosive | Au-delà des limites du polymère | Utilisé uniquement lorsque les polymères échouent ; vérifier la corrosion |
Les acheteurs doivent demander des certifications de matériaux auprès des fabricants de plaques. Vérifier que la résine vierge est utilisée, et non du recyclé broyé, qui peut développer des microfissures sous stress mécanique et thermique cyclique.
Composants clés : Hydraulique, Collecteurs, et Systèmes de contrôle
Une séparation fiable solide-liquide nécessite un système de fermeture hydraulique qui surveille et compense en continu les variations de pression à l’intérieur du pack de plaques pendant le cycle d’alimentation en boue. La conception du collecteur et la logique du PLC déterminent si une presse fonctionne en mode automatique ou nécessite une attention constante de l’opérateur.
Systèmes de fermeture hydraulique : Manuel, Semi-automatique, et Entièrement automatique
Les systèmes manuels à pompe hydraulique à main conviennent aux petites presses peu utilisées, mais la plupart des lignes de déshydratation de production utilisent des groupes motopompes électro-hydrauliques avec des circuits de maintien de pression automatiques. Ces unités réajustent automatiquement la pression de serrage en cas de chute thermique ou de légère fuite de joint. Ce qu'il faut vérifier : Dans un système entièrement automatique, la course du cylindre hydraulique doit comporter un verrou de sécurité mécanique ou un circuit de clapet anti-retour empêchant la séparation des plaques en cas de panne de courant en plein cycle.
Collecteurs de tuyauterie d’entrée et de sortie et séquencement des vannes
Le collecteur d’alimentation se trouve généralement le long du dessus ou du centre du pack de plaques, tandis que la collecte du filtrat peut être en décharge ouverte (flux visibles) ou en tuyauterie de collecteur fermée. Les systèmes fermés sont plus propres et plus faciles à surveiller avec des débitmètres. Les vannes automatisées séquencent l’alimentation en boue, le soufflage d’air central et la vidange du collecteur, réduisant ainsi le risque d’erreur de l’opérateur. Nous intégrons souvent la dose de polymère pour la presse à filtre le conditionnement de l’alimentation directement en amont, en utilisant des mélangeurs statiques pour améliorer la formation de floc avant que la boue n’entre dans l’œil d’alimentation.
Panneaux de commande et intégration avec les systèmes PLC de l'usine
Les presses à filtre modernes sont livrées avec un panneau de commande PLC dédié qui gère l'ensemble du cycle de filtration calage, la logique de la pompe hydraulique, l'actionnement des vannes et les alarmes de défaut. Le panneau doit inclure des transmetteurs de pression sur le circuit de serrage hydraulique et la ligne d'alimentation en boue. Pour les grandes usines, le contrôleur de la presse communique avec un système DCS ou SCADA central via des E/S câblées ou des protocoles de bus de terrain, permettant le démarrage/arrêt à distance et la surveillance des alarmes. Lors de la spécification des panneaux électriques, vérifiez que le indice de protection de l'enceinte correspond à l'environnement de l'usine et que les certifications pour zones dangereuses (ATEX, Classe I Div 2) sont fournies si nécessaire.
Modes de défaillance courants, dépannage et meilleures pratiques de maintenance
Les défaillances opérationnelles des presses à chambre encastrée sont généralement dues à une distribution inégale de la boue, à un mauvais alignement des plaques ou à un colmatage des toiles, qui peuvent tous être atténués par des cycles de lavage programmés et des inspections des joints.
Prévention des fuites par dérivation et des ruptures de plaques
Avertissement à l'acheteur : L'alimentation de la boue trop agressive au début d'un cycle crée une pression inégale sur le paquet de plaques, ce qui peut casser les entretoises d'alignement des plaques ou provoquer l'éclatement d'une plaque. Utilisez une pompe d'alimentation à vitesse variable qui démarre à basse pression et n'augmente qu'après que l'accumulation initiale du gâteau a solidifié le remplissage de la chambre. Nettoyez régulièrement les surfaces d'étanchéité des plaques avec une brosse ou un système de lavage automatisé pour éliminer le sable qui empêche un contact face à face complet.
Gestion du colmatage des toiles et mise en œuvre des cycles de lavage
Le colmatage des toiles – où les fines particules se logent de manière permanente dans le tissage – augmente les temps de cycle et produit des gâteaux humides. Les toiles filtrantes monofilament résistent mieux au colmatage que les tissages multifilament, mais peuvent permettre une percée initiale de fines particules. Le remède est une pratique en deux parties : premièrement, installer un système de lavage par pulvérisation automatisé qui nettoie les toiles entre les cycles avec des jets d'eau ; deuxièmement, optimiser le conditionnement chimique en amont en utilisant un système de dosage de PAM pour construire des flocs plus gros et poreux qui libèrent l'eau plus facilement. Les opérateurs doivent enregistrer la fréquence de lavage des toiles et remplacer les médias filtrants de manière proactive lorsque les cycles de lavage ne restaurent plus les débits.
Gestion de la chute de pression hydraulique et de l'usure des joints de cylindre
Une chute progressive de la pression de serrage hydraulique pendant le cycle indique un contournement des joints internes du cylindre ou une fuite dans le circuit de maintien de la pression. Testez le système hydraulique en bloquant le cylindre et en vérifiant la chute de pression ; une chute supérieure à 10 % en 30 minutes justifie le remplacement des joints. Gardez l'huile hydraulique propre et au bon niveau, et inspectez la tige pour détecter les piqûres qui détruiront rapidement les nouveaux joints. Ce qu'il faut vérifier : Assurez-vous que le groupe hydraulique comprend un arrêt basse pression et surchauffe pour protéger la pompe.
Liste de contrôle pour le dimensionnement et la sélection des presses à filtre à chambre encastrée
Les acheteurs commerciaux doivent évaluer la densité spécifique, le pH, la température et la distribution granulométrique de leur boue avant de finaliser les spécifications de leur filtre-presse. Une presse à vis ou autre Équipement de déshydratation peut sembler moins cher en CapEx, mais pour de nombreux flux de minéraux et de boues, une presse à chambre encastrée de taille appropriée offre des gâteaux plus secs et une consommation chimique inférieure.
Caractérisation physique et chimique des boues
Avant de contacter un fournisseur, collectez les données qui influencent le matériau des plaques, le choix du tissu et la capacité de pression :
- Concentration totale en solides et taux de production de solides secs (kg/h ou tonne/jour).
- Distribution de la taille des particules (pourcentage passant le tamis 200 mesh, taille médiane des particules).
- Composition chimique : pH, présence de solvants, huiles ou grains abrasifs.
- Température de la boue et variations saisonnières prévues.
- Type de coagulant/floculant et dosage si un préad traitement pour la presse à filtre étape de épaississement ou de décantation est utilisée.
Fréquence de cycle et contraintes de cycle de service de l'usine
Déterminez combien de cycles par jour ou par semaine la presse doit effectuer. Une presse nécessitant des cycles de 4 heures doit être dimensionnée avec un volume de chambre capable de gérer le volume de lot dans cette fenêtre. Si des contraintes d'espace limitent la taille du cadre, envisagez un nombre plus élevé de plaques plutôt que des plaques plus grandes, dans la limite de la capacité du système de fermeture hydraulique. Scénario optimal : Pour les processus continus fonctionnant 24/7, nous recommandons souvent deux petites presses plutôt qu'une grande unité pour permettre la maintenance sans arrêter la production.
Qualité du fournisseur, certifications et capacités de support
Ce qu'il faut vérifier : Inspectez le cadre et les barres latérales pour des soudures à pénétration complète et la certification en acier structurel. Demandez si les plaques d'usure du vérin hydraulique sont remplaçables et si les tolérances d'usinage des plaques maintiennent la parallélisme des plaques à quelques millièmes de pouce — un mauvais alignement cause des fuites et des fissures dans les plaques. Confirmez que les panneaux de contrôle portent les certifications appropriées (UL, CE) et que le fournisseur peut assurer la mise en service sur site et le support après-vente pour solutions de déshydratation des boues WCT. Beaucoup solutions de recyclage de l'eau dépendent également d'une sécheresse fiable du gâteau, alors insistez sur un essai pilote sur le terrain avant l'approbation de la spécification finale.
Prêt à optimiser votre opération de déshydratation ?
Choisir le système de filtration idéal nécessite d'associer la dynamique spécifique de votre boue à une ingénierie de presse éprouvée. Nous avons vu des usines réduire considérablement les coûts de transport et l'utilisation de produits chimiques simplement en ajustant la taille et le volume de la chambre et en choisissant des matériaux de plaques qui supportent la température réelle du processus, et non seulement la valeur nominale de conception.
Recueillez les paramètres critiques du processus : volume quotidien de boue, pourcentage de solides secs, additifs chimiques (polymères/coagulants), et empreinte disponible. Notre équipe d'applications peut alors réaliser une analyse détaillée de la boue et dimensionner un presse à filtre à chambre encastrée système personnalisé qui correspond à votre calendrier de production et à la réalité opérationnelle. Contactez-nous pour obtenir une fiche technique et organiser un test de déshydratation à l'échelle pilote avec votre propre échantillon de boue.
Questions fréquemment posées
Quelle est la pression maximale de fonctionnement pour une presse à filtre à chambre encastrée ?
Les systèmes standard fonctionnent à 100 PSI (7 bar), tandis que les modèles robustes peuvent atteindre jusqu'à 130 PSI (9 bar) ou 225 PSI (15 bar) pour maximiser l'extraction de liquide à partir de matériaux difficiles à déshydrater. Le cadre de la presse et les plaques doivent être explicitement classés pour la gamme de pression supérieure.
Comment dimensionner une presse à filtre à chambre encastrée pour une boue industrielle ?
Le dimensionnement est calculé en déterminant le poids de solides secs par heure ou par lot, en le convertissant en volume de gâteau basé sur la densité attendue du gâteau humide, et en sélectionnant une capacité de cadre de presse qui répond ou dépasse ce volume de lot avec une marge de sécurité.
Quelle est la différence entre une presse à filtre à membrane et une presse à chambre encastrée ?
Une presse à chambre encastrée repose uniquement sur la pression de la pompe d'alimentation pour extraire l'eau, tandis qu'une presse à membrane utilise des plaques flexibles gonflées avec de l'eau ou de l'air pour presser mécaniquement le gâteau après la fin du cycle d'alimentation de la boue, permettant d'obtenir une sécheresse plus élevée du gâteau mais augmentant le coût en capital.
À quelle fréquence les toiles de filtration doivent-elles être remplacées ?
La durée de vie des toiles varie de quelques semaines à plusieurs mois selon l'abrasivité de la boue, l'exposition chimique, les températures de fonctionnement, et la fréquence des cycles de lavage automatisés. Suivre les tendances de chute de pression lors du cycle de lavage aide à prévoir les remplacements.
Pourquoi ma presse à filtre fuit-elle entre les plaques pendant le cycle ?
La fuite est généralement causée par une pression de serrage hydraulique insuffisante, une accumulation de solides sur les surfaces d'étanchéité des plaques, des tissus filtrants froissés ou endommagés, ou une surpression de la pompe d'alimentation au début du cycle avant la formation d'un gâteau uniforme.
