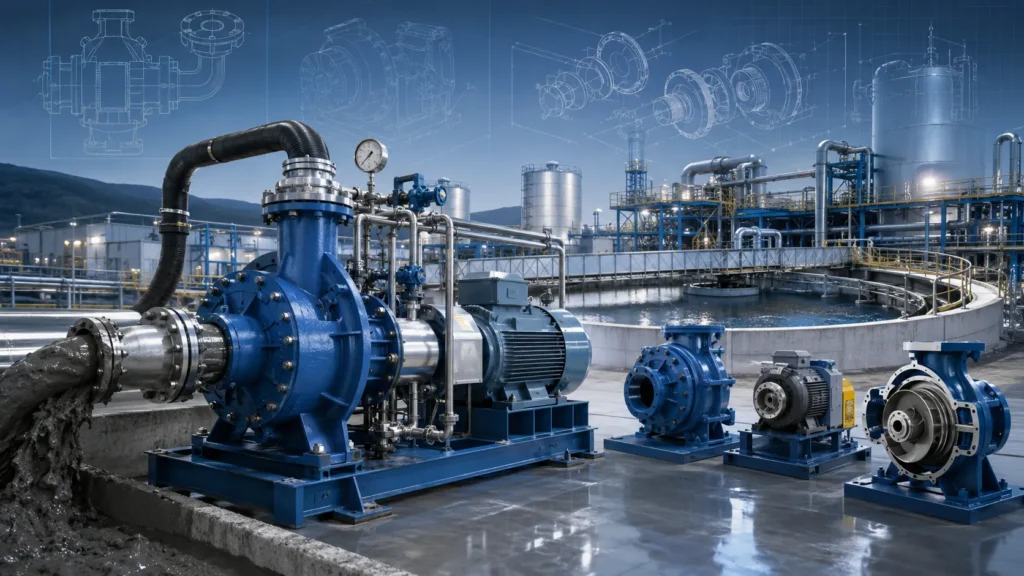

Une pompe d'alimentation en boues Le décalage est un risque de fiabilité qui peut mettre toute une ligne de processus à l'arrêt. Lorsque le boîtier de la pompe s'use en quelques semaines au lieu de plusieurs années en raison d'une métallurgie incorrecte, ou lorsque les solides se déposent à l'intérieur de la tuyauterie d'aspiration parce que la vitesse d'écoulement a été sous-estimée, le coût est bien plus que la facture de réparation — c'est du temps de production perdu et une exposition accrue aux risques pour la sécurité.
Ce guide de sélection aborde les décisions d'ingénierie qui déterminent directement la performance de la pompe et sa durée d'usure. Nous passerons en revue les différences de conception mécanique, les calculs de dimensionnement qui prennent en compte la densité du boues plutôt que de l'eau claire, la science des matériaux derrière les revêtements et les turbines, ainsi que les exigences spécifiques à l'application dans les opérations minières, d'eaux usées et de dragage. Chaque section est rédigée pour vous aider à spécifier la bonne configuration de pompe dès la première fois.
Comprendre la mécanique des pompes d'alimentation en boues
Une pompe d'alimentation en boues est une pompe centrifuge ou à déplacement positif spécialisée conçue pour transporter des mélanges abrasifs et à haute densité de solides et de liquides à travers un cycle de processus. Contrairement à une pompe à eau standard, chaque passage hydraulique et composant d'usure est conçu pour résister à l'érosion causée par des particules pouvant être dures, pointues et se déplaçant à grande vitesse.
La variante centrifuge repose sur l'énergie de rotation d'une turbine pour créer pression de décharge. Les solides sont suspendus dans le fluide et transportés par le transport hydraulique. Lorsque le mélange entre dans l'œil de la turbine, la force centrifuge le projette vers l'extérieur dans le carter de volute. La conception des pales de la turbine est essentielle : les turbines pour boues ont généralement moins de pales, mais beaucoup plus épaisses que celles pour l'eau claire. Cette géométrie ouverte ou semi-ouverte réduit le risque de blocage et permet aux gros particules de passer, tandis que les sections plus épaisses absorbent l'usure avant de perdre leur intégrité structurelle. Les conceptions à déplacement positif sont moins courantes pour l'alimentation générale en boues, mais peuvent être appliquées lorsque des pressions extrêmement élevées sont nécessaires, par exemple lors de l'alimentation d'une presse à filtre dans les dernières étapes d'un cycle de déshydratation.
Les chemins de flux en coupe transversale à l'intérieur du carter sont également plus larges et plus arrondis. Cette conception minimise les zones de recirculation interne où de petites particules pointues pourraient accélérer l'usure locale. Le compromis est une légère réduction de l'efficacité hydraulique par rapport aux pompes à eau, mais dans le service de boues, la durabilité est la priorité. Comprendre ces différences mécaniques pose les bases pour un dimensionnement et un choix de matériaux appropriés.
Spécifications techniques critiques pour le dimensionnement de la pompe
Règle de décision : Le dimensionnement d'une pompe d'alimentation en boues nécessite de calculer les pertes de friction en fonction de la densité réelle du boues et de sa rhéologie, et non uniquement du porteur d'eau. L'objectif est de maintenir une vitesse d'écoulement supérieure à la vitesse de sédimentation des particules tout en restant dans la fenêtre d'efficacité optimale de la pompe.
| Configuration de la pompe | Plage de débit typique (m³/h) | Hauteur maximale (m) | Taille maximale des solides (mm) |
|---|---|---|---|
| Aspiration horizontale à débit radial | 10 – 4 000 | 60 – 75 | 50 – 100 |
| Vertical cantilever/puit | 5 – 1 500 | 40 – 55 | 25 – 80 |
| Submersible haute puissance | 10 – 2 500 | 30 – 50 | 40 – 80 |
Les plages typiques sont indiquées. La performance réelle dépend du diamètre de l'impulseur, de la vitesse du moteur et des propriétés du boue. Vérifiez toujours les courbes de performance avec le fabricant pour vos conditions spécifiques de boue.
Calcul du débit total dynamique (TDH) pour la boue
Débit total dynamique (TDH) dans le service de boue, implique les composants de la tête statique, de la tête de friction et de la tête de vitesse, mais la tête de friction est amplifiée par la gravité spécifique de la boue et la présence de solides en suspension. Alors qu’un calcul de TDH pour une pompe à eau commence par la densité de l’eau, le concepteur de la pompe à boue doit appliquer un facteur de dégradation à partir de la courbe de la pompe qui tient compte de l’augmentation de la viscosité apparente et de l’énergie nécessaire pour maintenir les solides en suspension. Les entrées critiques incluent le concentration de solides en volume (Cv), la distribution de la taille des particules, et la gravité spécifique de la boue. Une erreur courante consiste à dimensionner uniquement en se basant sur les courbes de performance de l’eau ; cela conduit à des moteurs sous-dimensionnés et une pression de décharge insuffisante. Pour un dimensionnement précis, les ingénieurs doivent demander des courbes de performance spécifiques à la boue au fabricant, montrant les facteurs de correction de la tête et de l’efficacité à la Cv prévue.
NPSH et exigences du côté d’aspiration
NPSH (Net Positive Suction Head) la disponibilité doit dépasser largement le NPSH requis par la pompe, généralement de 1,0 à 1,5 mètres ou plus, pour supprimer la cavitation à l’œil de l’impulseur. Avec le boue, le risque est accru car l’effondrement de cavitation près des aubes non seulement entaille le métal mais accélère également l’usure combinée par érosion-corrosion. La tuyauterie d’aspiration doit être conçue pour éviter la sédimentation des solides. Cela implique de maintenir une vitesse d’écoulement minimale — souvent entre 2,0 et 3,0 m/s pour les particules fines et plus élevée pour les solides grossiers — afin de garder le mélange homogène. Les applications de levage par aspiration nécessitent une évaluation attentive ; toute baisse de pression dans la ligne peut faire sortir l’air de la solution et déstabiliser l’alimentation. Une aspiration inondée avec une tête d’entrée positive est toujours préférée pour les boues abrasives, car elle offre des conditions hydrauliques constantes et protège la pompe contre la privation intermittente.
Science des matériaux : Revêtements et métallurgie de l’impulseur
Conseil technique : Le choix du matériau est le levier le plus important pour prolonger la durée d’usure de la pompe. La règle empirique consiste à associer le matériau au mécanisme d’usure dominant : alliages à haute teneur en chrome pour les particules grossières à fort impact et élastomères pour les boues abrasives fines ou acides à faible énergie.
| Matériau | Résistance à l’abrasion | Résistance à la corrosion | Dureté typique / Duromètre | Meilleure compatibilité avec les particules |
|---|---|---|---|---|
| Fonte blanche à haute teneur en chrome (HCWCI) | Excellente (fort impact) | Modéré | 600+ Brinell | Minerai grossier, roche, particules >6 mm |
| Revêtements en caoutchouc naturel | Bonne (abrasion fine et humide) | Excellente contre de nombreux acides (pH 2–10) | 35–45 Shore A | Sable fin, limon, <6 mm, sans arêtes vives |
| Élastomère en polyuréthane | Bon (usure de coupe sur solides fins) | Bon (produits chimiques organiques, huiles) | 70–95 Shore A | Déchets fins, slimes, certaines boues chimiques |
| Acier inoxydable duplex | Modéré | Excellent (chlorure, acide) | 250–300 Brinell | Boues corrosives avec abrasion modérée |
L'adéquation du matériau dépend du pH de la boue, de la température, de la forme des particules et de l'énergie d'impact. Le tableau fournit des indications générales ; confirmer toujours la compatibilité par des tests du fabricant.
Alliages à haute teneur en chrome vs. Doublures en élastomère
Alliages à haute teneur en chrome (25–28% Cr fonte blanche) offrent une dureté extrême, généralement supérieure à 600 Brinell, et sont la norme pour les boues minérales grossières où l'impact des particules est sévère. La matrice de carbures durs offre une excellente résistance à l'usure par écaillage et à l'abrasion à haute contrainte. Cependant, la fonte à haute teneur en chrome est fragile et peut être endommagée par des métaux étrangers ou des rochers de grande taille. Sa résistance à la corrosion dans des environnements acides ou oxydants est limitée. En revanche, doublures en élastomère comme le caoutchouc naturel absorbent l'énergie d'impact des particules fines et rondes et sont pratiquement immunisées contre de nombreuses solutions acides qui attaqueraient le métal. La limite est que les élastomères se coupent et se déchirent lorsqu'ils sont exposés à des particules tranchantes, angulaires ou à de solides volumineux avec une énergie cinétique élevée. Pour des applications où des mécanismes abrasifs et corrosifs sont présents — comme le drainage minier acide avec des déchets fins — les pompes doublées de caoutchouc avec des impellers en acier inoxydable ou des matériaux duplex sont souvent évaluées.
Résistance à la corrosion vs. Résistance à l'abrasion
Lorsqu'une boue est à la fois corrosive et abrasive, le choix du matériau devient un compromis. L'abrasion élimine les films protecteurs de surface, exposant un métal frais à l'attaque corrosive, ce qui à son tour adoucit la surface et accélère l'usure. Ce synergisme exige une sélection minutieuse d'alliages ou de revêtements. Pour des applications légèrement corrosives, un acier à haute teneur en chrome avec une petite addition de molybdène peut améliorer la résistance sans sacrifier la dureté. Lorsque la corrosion domine, les pièces d'usure en acier inoxydable 316L ou en acier duplex peuvent être un meilleur choix, même si elles s'usent plus rapidement par abrasion que l'acier chromé. Dans des cas extrêmes, des composants revêtus de céramique ou des alliages exotiques comme le CD4MCu sont spécifiés. Le point de départ est toujours une analyse chimique complète du liquide porteur, du pH, de la température et du potentiel d'oxydoréduction, suivie de conseils en sélection de matériaux par le fabricant de la pompe.
Types et configurations de pompes d'alimentation en boue
Cadre de scénario adapté : Les pompes horizontales à aspiration axiale sont le choix de référence lorsque l'espace au sol accessible et la maintenance régulière sont possibles. Les pompes à bras cantilever vertical éliminent les roulements et joints immergés pour les applications de puisard abrasifs. Les modèles submersibles offrent un ensemble compact et étanche pour des installations profondes et humides.
Pompes à aspiration horizontale
Ces pompes sont la configuration la plus courante pour le transfert de boues en usine et l'alimentation des processus. Le carter et l'impulseur sont montés sur un arbre horizontal avec un logement de roulement à l'extrémité motrice. La maintenance est simple car l'ensemble tournant peut être retiré sans perturber la tuyauterie d'aspiration ou de refoulement. La conception est bien adaptée pour alimenter des hydrocyclones, des épaississeurs et des cellules de flottation dans l'industrie minière. De grandes couvercles d'accès et des revêtements d'usure remplaçables à l'intérieur de la volute permettent un remplacement rapide des pièces d'usure. Cependant, les pompes horizontales nécessitent un espace au sol adéquat et un dispositif d'étanchéité ou de joint d'étanchéité correctement conçu pour protéger l'arbre contre l'entrée abrasive, surtout lorsque la pression d'aspiration fluctue.
Pompes à bras vertical et à puisard
Dans les puisards, fosses abrasives ou toute application où la pompe est submergée mais le moteur doit rester au-dessus du niveau du liquide, les conceptions à bras vertical sont préférées. L'arbre est suspendu à un logement de roulement au-dessus du puisard, et il n'y a pas de roulements ou de joints mécaniques immergés sous le liquide. Cela élimine un point de défaillance principal. L'impulseur est généralement d'un design semi-ouvert capable de laisser passer de gros solides. Ces pompes sont largement utilisées pour la récupération du lavage de sol, l'élimination de la rouille de moulin et le drainage de puisard. La limitation est que la longueur de l'arbre doit être adaptée à la profondeur du puisard ; les arbres longs nécessitent une analyse dynamique minutieuse pour éviter la résonance, et la hauteur maximale est généralement inférieure à celle des pompes horizontales en raison des limites de rigidité du bras.
Pompes à boues submersibles robustes
Lorsque l'espace est limité ou que l'installation est immergée sous des niveaux d'eau variables, comme dans le déshydratation de mines profondes ou le déshydratation de sites de construction, les pompes à boues submersibles robustes offrent une solution entièrement intégrée. Le moteur et l'extrémité hydraulique sont scellés à l'intérieur d'un boîtier étanche. Des agitateurs ou des mélangeurs mécaniques sont souvent intégrés à l'entrée de la pompe pour remettre en suspension les solides déposés et maintenir une densité d'alimentation constante. Ces pompes sont conçues pour une grande capacité de traitement de solides, avec de grands passages et des turbines résistantes à l'usure. Les principaux compromis sont que le refroidissement du moteur dépend entièrement du fluide environnant, et que la gestion du câble doit être suffisamment robuste pour survivre à l'environnement abrasif. Lors de la spécification d'une pompe submersible, vérifiez toujours la profondeur maximale admissible et la submersion minimale requise pour éviter la surchauffe du moteur.
Critères de sélection spécifiques à l'application
Ce qu'il faut vérifier : Les pompes d'alimentation en boues ne sont pas universelles. La caractéristique de décharge requise — une pression élevée constante à faible débit pour une presse à filtres versus un débit élevé pour un cyclone — détermine la courbe de la pompe et souvent le type de pompe dont vous avez besoin.
Exploitation minière et traitement des minéraux
Dans l'exploitation minière, les pompes d'alimentation en boues déplacent des boues de minerai denses à travers les circuits de broyage, de classification et de traitement des résidus. L'accent est mis sur la résistance à l'abrasion dans des conditions à fort impact. Les particules grossières provenant des broyeurs SAG et des décharges de broyeurs à boulets exigent des turbines et des revêtements en fer à haute teneur en chrome. La pompe doit gérer des fluctuations concentration de solides en volume (Cv), atteignant souvent 40% ou plus. Lors de l'alimentation des hydrocyclones, la pompe fonctionne à un débit élevé avec une tête modérée ; la pression d'alimentation doit être stable pour maintenir l'efficacité du point de coupure. Pour l'élimination des résidus, plusieurs pompes peuvent être mises en cascade pour surmonter les pertes de pression dues à la friction sur de longues conduites. Toujours prendre en compte la chute de pression dans la boucle de tuyaux en fonction de la densité de la boue, et non de celle de l'eau, lors du dimensionnement de ces systèmes.
Gestion des eaux usées et des déjections animales
Dans les stations d'épuration municipales et industrielles, les pompes d'alimentation en boues traitent souvent des boues chargées de graviers et de solides organiques. Ici, les particules sont généralement plus molles mais peuvent inclure des matériaux filandreux nécessitant une turbine à passage large et dégagé. Lorsque la pompe alimente Les solides déposés s'accumulent au fond du bassin de clarification, formant une couche dense de boues. Des bras de râteau mécaniques ou des lames de raclage à déplacement lent poussent continuellement ce matériau déposé vers une trémie de collecte centrale. De là, les déchets concentrés sont pompés hors du bassin de décantation et envoyés vers des tel que un cycle de déshydratation par presse à vis ou un cycle de déshydratation par presse à filtres , la courbe de la pompe doit correspondre à la résistance variable du système : à mesure que la presse se remplit, la pression de décharge augmente tandis que le débit diminue. Les pompes à cavités progressives sont parfois choisies pour cette tâche, mais lorsqu'une pompe centrifuge à boues est spécifiée, elle doit avoir une courbe suffisamment raide pour maintenir la pression à un débit réduit sans fonctionner trop à gauche du point de meilleure efficacité (BEP). En gestion des déjections, des fluides corrosifs et une forte teneur en fibres peuvent conduire à la spécification de revêtements en élastomère et à l'utilisation d'une turbine à coupe ou vortex pour éviter le colmatage. Nos la flottation à air dissous systèmes reçoivent souvent des boues épaissies provenant de telles pompes d'alimentation.
Dragage et excavation de sable
Les applications de dragage impliquent de grands volumes de sable, gravier et limon à des hauteurs statiques relativement faibles. Le corps de la pompe et la turbine sont généralement grands et résistants à l'usure, souvent avec des pièces d'usure remplaçables. Le principal défi est la puissance abrasive des particules de sable en mouvement rapide, qui peut rapidement éroder l'intérieur de la pompe. Les pompes en caoutchouc sont courantes dans le dragage de sable lorsque la taille des particules est inférieure à environ 6 mm et que l'angularité est faible. Pour des graviers de rivière plus grossiers, des turbines en fer à haute teneur en chrome ou même en métal dur sont spécifiées. La performance à l'aspiration est critique ; une échelle de dragage profonde nécessite une pompe avec d'excellentes caractéristiques NPSH, souvent réalisée en plaçant la pompe aussi près de l'eau que possible ou en utilisant une transmission hydraulique immergée.
Optimisation de la durée d'usure et des intervalles de maintenance
Règle de maintenance : La stratégie de durée de vie la plus efficace consiste à maintenir la pompe en fonctionnement aussi près que possible de son Point de Rendement Optimal (PRO). Fonctionner trop à gauche ou à droite du PRO accélère la recirculation, la turbulence et l’érosion localisée à l’intérieur du carter.
L’écartement à l’avant de l’impulseur entre les aubes de l’impulseur et la plaque d’usure d’aspiration influence directement l’efficacité hydraulique et la recirculation interne. Au fur et à mesure de l’usure, cet écartement augmente, permettant au mélange à haute vitesse de recirculer vers le côté d’aspiration, ce qui réduit considérablement la débit de la pompe et augmente l’usure du carter. Ajuster régulièrement l’écartement — souvent via un mécanisme d’ajustement externe fileté dans le logement du roulement ou un simple calage — restaure la performance initiale et réduit la consommation d’énergie inutile. De nombreuses opérations établissent un intervalle de vérification de l’écartement basé sur la durée de vie prévue du matériau de la garniture, généralement tous les quelques centaines d’heures de fonctionnement dans un service très abrasif.
Le choix du joint est tout aussi critique. Les garnitures traditionnelles avec un système de lavage à l’eau peuvent être efficaces si la pression et le débit d’eau de lavage sont maintenus au-dessus de la pression du mélange à l’intérieur de la boîte à garniture. Cependant, les joints à expulseur (joints centrifuges dynamiques) sont largement préférés pour les pompes d’alimentation en boue car ils fonctionnent sans eau de lavage externe et peuvent fonctionner complètement à sec. Un expulseur utilise une seconde roue derrière la roue principale pour créer une force centrifuge qui repousse le mélange loin de l’ouverture de l’arbre. Combinés à un joint à lèvre ou à une simple garniture, les joints à expulseur réduisent considérablement la dilution du produit et la consommation d’eau. Les joints mécaniques, lorsqu’ils sont spécifiés, doivent être de conception robuste en cartouche avec des matériaux de face dure comme le carbure de silicium et le carbure de tungstène pour résister à l’environnement abrasif.
Au-delà de la pompe elle-même, un puis ou un réservoir d’alimentation doit permettre un temps de résidence suffisant pour que les solides restent en suspension malgré la dépression de la pompe. L’entraînement d’air par formation de vortex à l’aspiration est un ennemi caché ; il provoque une charge inégale et des vibrations. Les déflecteurs anti-vortex et un fond de puis bien conçu, avec une pente vers la tuyauterie d’aspiration, sont des mesures pratiques qui prolongent la durée de vie de la pompe.
Consultez un ingénieur d’application pour des solutions de boue personnalisées
Facteur de fiabilité : Les caractéristiques du mélange varient non seulement d’un site à l’autre, mais aussi entre différentes étapes du processus sur le même site. La seule façon d’éliminer les conjectures dans le choix des matériaux et la prévision des performances est d’analyser un échantillon de boue et de revoir la courbe du système dans son ensemble.
Les lignes directrices générales de sélection et les tableaux fournissent un point de départ, mais l’angularité des particules, la présence de fines formant un médium dense visqueux, les agents corrosifs et les variations de température modifient tous l’enveloppe optimale du matériau et hydraulique. Nous recommandons de soumettre un échantillon représentatif de boue pour une analyse en laboratoire, accompagné de votre diagramme de flux de processus et du point de fonctionnement souhaité. Nos ingénieurs d’application utilisent ces données pour modéliser la courbe du système avec une correction spécifique aux pertes de friction liées à la boue et pour sélectionner le matériau de l’impulseur, la composition de la garniture et la configuration du joint qui offrent le plus long temps moyen entre les pannes documenté.
Lorsque les options d’alliages standard et d’élastomères ne suffisent pas, des garnitures sur mesure avec une épaisseur variable dans les zones à forte usure, des passages d’impulseur surdimensionnés et des géométries de pales uniques peuvent être développés. Que vous ayez besoin d’une seule pompe pour une application d’alimentation difficile ou d’un ensemble complet de Filtre presse de déshydratation pompes d’alimentation avec des systèmes de contrôle assortis, nous pouvons fournir des courbes de performance et une proposition commerciale basée sur vos données. Contactez notre équipe technique avec vos conditions de service et nous commencerons l’analyse de dimensionnement la même semaine.
Questions fréquemment posées
Quelle est la différence entre une pompe à boue et une pompe à boues?
Une boue désigne un mélange de liquide et de solides durs et abrasifs tels que minerai, sable ou roche. Une pompe à boue est conçue avec des composants d’usure durcis pour gérer cette abrasion. La boue contient généralement des solides plus mous, souvent organiques ou des déchets déposés ; les pompes à boue peuvent privilégier un passage sans obstruction et une compatibilité chimique plutôt qu’une résistance extrême à l’abrasion. En pratique, de nombreuses applications de traitement des eaux usées ou de boues peuvent utiliser l’un ou l’autre type selon la charge de graviers.
Comment la densité de la boue influence-t-elle la puissance du moteur requise?
Une densité de boue plus élevée, caractérisée par gravité spécifique et une concentration en solides, augmente directement la demande en puissance. La puissance absorbée est proportionnelle au produit du débit, de la tête et de la gravité spécifique. Si une pompe est dimensionnée selon les courbes de performance pour l’eau, le moteur sera fortement surchargé lorsque la même pompe traite une boue avec une gravité spécifique de 1,5 ou plus. Dimensionnez toujours le moteur en fonction de la densité maximale attendue de la boue, et non de la moyenne.
Pourquoi ma pompe à boue s’use-t-elle prématurément?
Les raisons les plus courantes sont de fonctionner trop loin du Point de Rendement Optimal (PRO), ce qui induit une recirculation destructrice et des profils de vitesse hors conception, ainsi qu’un mauvais choix de matériaux en fonction de la taille, de la forme ou de la chimie de la boue. Des tuyaux d’aspiration sous-dimensionnés, entraînant une entrainement d’air et une cavitation, accélèrent également l’usure. Vérifiez le point de fonctionnement de votre pompe par rapport à sa courbe publiée et assurez-vous que le matériau de la garniture et de l’impulseur est adapté à votre analyse de particules.
Une pompe à boue peut-elle fonctionner à sec?
Les pompes centrifuges à boue équipées de joints mécaniques ou de garnitures à garnir ne doivent jamais fonctionner à sec, car les faces du joint dépendent du fluide pompé pour le refroidissement et la lubrification. Les pompes à bras vertical utilisant un joint à expulseur et sans roulements immergés sont un peu plus tolérantes aux interruptions de flux, mais même elles risquent de surchauffer si elles fonctionnent à sec pendant plus de quelques secondes. Assurez toujours d’avoir une aspiration inondée ou un système de mise en priming fiable.
