Clarificateurs et séparateurs entrent rarement dans une installation comme une décision isolée. Ils interviennent dans une problématique plus large : comment moderniser la chaîne de traitement pour respecter les limites de rejet, gérer un flux de déchets changeant, et éviter des retrofit qui surpromettent en termes d'empreinte ou de charge de maintenance.
Ce guide explique la limite de l’équipement qui pose problème à de nombreuses équipes de site et fournit la logique de sélection pour orienter la bonne étape de séparation physique dans la vôtre.
Distinctions mécaniques fondamentales en séparation industrielle
Le point de départ le plus pratique est la limite de phase. Clarificateurs et séparateurs gérer différentes physiques de séparation, et échanger l’équipement parce qu’un devis semble moins cher conduit généralement à une déviation de permis ou à un problème de maintenance dans le premier trimestre.
A clarificateur est conçu pour faire déposer les solides en suspension hors d’une phase liquide. Un séparateur divise deux phases liquides — le plus souvent huile et eau — et élimine souvent les solides légers en tant que bénéfice secondaire.
Mélanger cette tâche, et vous envoyez soit des solides dans un pack de coalescence, soit vous forcez un décanteur gravitaire à traiter une émulsion qu’il ne peut pas gérer.
| Type de système | Fonction principale | Phases traitées | Mécanisme de propulsion | Résultat typique de rejet |
|---|---|---|---|---|
| Clarificateur | Élimination des solides en suspension | Solide-liquide | Décantation gravitaire (zone de la loi de Stokes) | Couche de boues déposées plus déversement clarifié |
| Séparateur | Division liquide-liquide | Liquide-liquide (avec éventuellement de légers solides) | Différentiel de densité spécifique, souvent assisté par un média de coalescence ou une force centrifuge | Phase d'huile/organique séparée, phase d'eau séparée, boues occasionnelles |
Systèmes de clarification : décantation gravitaire pour les solides en suspension
Les clarificateurs réduisent la quantité de solides en suspension totaux en créant une zone hydraulique à faible vitesse où les particules lourdes peuvent tomber dans une zone de collecte des boues. C'est l'étape principale qui empêche la surcharge des filtres ou du traitement biologique en aval.
La véritable décision sur le site concerne rarement la clarification, mais plutôt à quelle étape le clarificateur sert et combien d'espace lui consacrer. Deux choix de configuration déterminent la disposition de l'équipement et son empreinte.
Clarification primaire vs. clarification secondaire

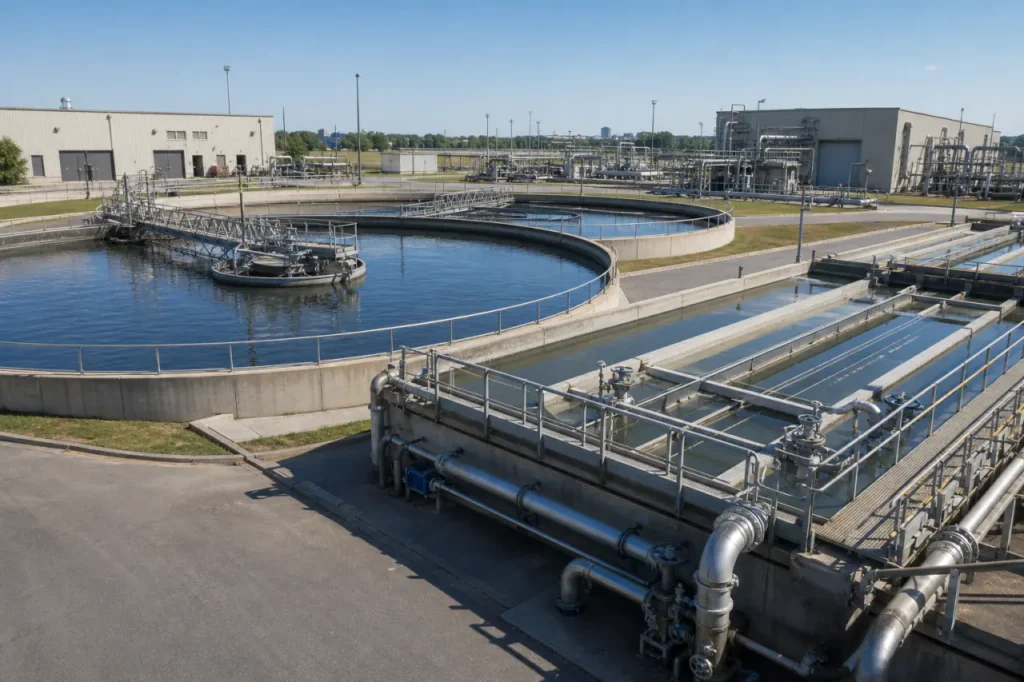

Dans une station de traitement municipale ou industrielle, clarificateurs circulaires servissent généralement deux rôles distincts car les solides se déposent différemment à chaque étape.
La clarification primaire élimine les solides susceptibles de se déposer avant le traitement biologique, tandis que la clarification secondaire capture le floc biologique plus léger qui suit.
Les exigences de conception pour chaque étape diffèrent de manière à influencer la taille de l'équipement et la qualité de l'effluent.
- Boues primaires : Denses, granuleuses et assez prévisibles. Les temps de retention hydraulique sont plus courts, et le clarificateur peut supporter des débits de surface plus élevés.
- Boues secondaires : Floc biologique léger sujet à la prolifération. Il nécessite un HRT plus long et une conception hydraulique soignée pour éviter le transport de solides qui violerait les permis de rejet.
Configurations à plaques inclinées (Lamella)
Clarificateurs à plateaux inclinés (décanteurs à lamelles) multiplient la surface de décantation efficace en empilant des plaques à un angle, réduisant ainsi l'empreinte au sein d'un bassin circulaire. Ils sont de solides candidats lorsque l'espace est limité ou qu'une extension modulaire est prévue.
La performance des lamelles dépend fortement des caractéristiques des solides entrants. Plusieurs facteurs orientent la décision vers ou contre les plaques inclinées :
- Économies d'empreinte : Les unités à lamelles nécessitent généralement 2 à 4 fois moins de surface qu'un décanteur circulaire équivalent, ce qui peut éviter des coûts de construction civile.
- Sensibilité aux pics de solides : Une augmentation soudaine de TSS peut obstruer le pack de plaques si la distribution à l'entrée n'est pas conçue pour gérer cette variance. L'égalisation ou la filtration grossière en amont réduit ce risque.
- Adaptation à la charge constante : Les décanteurs à lamelles fonctionnent mieux pour des flux avec des caractéristiques solides stables. Les usines avec décharges par lots ou des concentrations très variables nécessitent une tampon hydraulique soigneux.
- Installation modulaire : Plusieurs unités peuvent être ajoutées en parallèle pour une extension de capacité sans arrêt, permettant à l'usine de rester en ligne pendant la croissance.
Systèmes de séparation : Division des phases liquides et émulsions
Les séparateurs liquide-liquide reposent sur la différence de densité. La phase plus légère — généralement l'huile, le carburant ou un solvant chimique — monte, tandis que la phase d'eau plus lourde descend.
Le rôle de l'équipement est de créer une zone de séparation calme, de collecter chaque phase et d'empêcher le remélange.
Systèmes de séparateurs huile-eau sont l'exemple industriel le plus courant, mais les mêmes principes physiques s'appliquent à de nombreux flux chimiques à deux phases.
Lorsque la différence de densité est faible ou que les gouttelettes d'huile sont minuscules, la séparation passive seule est trop lente. C'est là que les deux mécanismes suivants entrent en jeu.
Séparateurs huile-eau à coalescence
Les médias de coalescence forcent les fines gouttelettes d'huile à fusionner en masses plus grosses et plus légères qui montent rapidement. Un pack de plaques ondulées ou oléophiles offre à l'huile une surface à laquelle se fixer, réduisant la distance de montée nécessaire et améliorant l'efficacité de séparation à des débits plus élevés.
Cette approche convient parfaitement à l'huile libre non émulsifiée, mais plusieurs facteurs déterminent si le média fonctionnera de manière fiable dans le temps :
- Type d'huile : Fonctionne mieux avec une huile gratuite qui se divise en fines gouttelettes mais ne forme pas d'émulsions stabilisées chimiquement. Les détergents ou tensioactifs peuvent empêcher la coalescence en empêchant la fusion des gouttelettes.
- Gestion des solides : Les particules abrasives et les solides lourds doivent être précipités avant le pack de coalescence ; sinon, ils obstruent le média et réduisent les performances. Une zone de collecte des boues est essentielle.
- Accès à la maintenance : Les médias nécessitent un nettoyage ou un remplacement périodique, en particulier dans les flux à solides élevés. La conception doit permettre une extraction facile des plaques sans vidanger l'ensemble du réservoir.
Séparateurs centrifuges et décanteurs
Lorsque la gravité ou la coalescence ne peuvent pas fournir les spécifications de l'effluent, actif force de séparation centrifuge devient le choix approprié. Les hydrocyclones et les centrifugeuses à disques décantent tournent le flux à grande vitesse, amplifiant les différences de densité. Cela réduit considérablement le temps de rétention et peut traiter des couches émulsionnées que les unités passives ne peuvent pas briser.
Les systèmes centrifuges présentent des conditions de fonctionnement uniques qu'il faut peser par rapport à la performance de séparation :
- Avantage de performance : Peut séparer les liquides avec des différences de gravité spécifique aussi faibles que 0,01, et gérer des émulsions stables qui passeraient à travers un pack de coalescence standard.
- Énergie et maintenance : Une consommation d'énergie plus élevée et un entretien plus fréquent des pièces en rotation signifient que le coût sur la durée de vie est supérieur à celui des systèmes gravitaires.
- Réalité de l'empreinte : Convient lorsque l'espace est extrêmement limité et que la limite de décharge est strictement réglementée, mais le poids du chariot élévateur et les vibrations doivent être intégrés à la conception du bâtiment.
Matrice de sélection des applications pour les flux de déchets de l'usine
Un type d'équipement ne fonctionnera aussi bien que le flux de déchets auquel il est associé.
La matrice ci-dessous est le raccourci de sélection rapide que nous utilisons lorsqu'une installation envoie pour la première fois des données de débordement et une caractérisation des déchets.
Elle regroupe les flux industriels typiques en fonction du type de système qui génère une décharge fiable.
| Type de flux de déchets | Système recommandé | Technologie Clé | Objectif du Processus |
|---|---|---|---|
| Débordement de particules lourdes (extraction minière, granulats, découpe de béton) | Clarificateur (circulaire ou à lamelles) | Décantation gravitaire / plaque inclinée | Éliminer les solides en suspension avant rejet ou réutilisation |
| Eau de lavage huileuse non émulsifiée (bains de véhicules, nettoyage de pièces) | Séparateur d'huile et d'eau avec coalescence | Médias de coalescence, séparation gravitaire | Séparer l'huile libre et les solides légers pour respecter les limites d'égout ou de réutilisation |
| Boues biologiques (station d'épuration municipale, boues activées de traitement alimentaire) | Clarificateur secondaire | Décantation gravitaire avec racloir | Capturer la floculation biologique, retourner la boue activée, clarifier l'effluent |
| Effluent industriel à phases mixtes (intercepteur de raffinerie, eaux usées d'usine chimique) | Chaîne combinée de clarificateur-séparateur ou unité centrifuge | Plaque inclinée + coalescence, ou hydrocyclone | Éliminer les solides en suspension puis diviser les phases liquides pour conformité ou récupération de produit |
Intégration du système dans la chaîne de traitement
Ni les clarificateurs ni les séparateurs ne constituent une station d'épuration autonome. Leur séquencement est important, et la erreur la plus coûteuse est de placer un séparateur là où la charge en solides enterrera le pack de coalescence en quelques semaines.
Ces modèles d'intégration apparaissent dans la plupart traitement des eaux usées industrielles des projets que nous parcourons :
- Protection par prétraitement : Un séparateur huile-eau placé avant un clarificateur primaire empêche l'huile libre de contaminer le mécanisme de raclage et d'interférer avec la décantation. Cela est crucial lorsque l'usine alimente également un bioreacteur membranaire en aval ; l'huile obstruera rapidement les membranes.
- Polissage après traitement : Un clarificateur secondaire ou un décanteur à plaques inclinées après une étape de floculation capture les solides liés chimiquement. C'est l'agencement standard pour respecter les limites de solides en suspension avant une filtration finale ou une sortie directe vers l'effluent.
- Expansion modulaire de capacité : Les décanteurs à lamelles modulaires et les séparateurs huile-eau emballés peuvent être ajoutés en parallèle lorsque la production augmente. Cela évite un grand projet de construction civile pour un nouveau bassin circulaire et maintient l'usine en ligne pendant la croissance.
- Boucles de processus autonomes : Dans les systèmes de lavage en boucle fermée, un petit séparateur huile-eau peut être la seule étape de traitement externe, renvoyant l'eau clarifiée au nettoyeur haute pression tout en éliminant l'huile libre et les particules sédimentées.
Conditions opérationnelles clés et surveillance du processus
Les clarificateurs et séparateurs ont une zone de confort hydraulique étroite. Si vous poussez le débit trop haut, vous perdez en efficacité de séparation. Si vous laissez les solides s'accumuler sans mouvement, vous verrez finalement une libération de la couche de boue qui augmente la turbidité de l'effluent.
Quelques paramètres de fonctionnement méritent une attention continue, surtout lorsque le flux de déchets varie saisonnièrement ou selon les lots de production :
- Taux de charge hydraulique et temps de retention : Les clarificateurs nécessitent un débit de surface inférieur à la vitesse de décantation des particules. Une poussée soudaine de débit lors d'une opération de lavage peut dépasser cette limite et entraîner le transport de solides au-delà du déversoir. Les réservoirs d'égalisation en amont sont la solution la plus fiable.
- Surveillance de la profondeur de la couche de boue : Les détecteurs de niveau de boue au fond du clarificateur empêchent la montée de la couche dans le pack de plaques ou la zone du déversoir. Le point de consigne est généralement à quelques pouces de la hauteur de la couche de boue prévue, et une vérification quotidienne évite un événement de non-conformité en fin d'après-midi.
- Turbidité de l'effluent et surveillance de l'huile dans l'eau : Les capteurs de turbidité en continu sur le débordement du clarificateur et un analyseur d'huile dans l'eau sur l'effluent du séparateur donnent aux opérateurs une alerte précoce avant la collecte d'un échantillon de permis. Cela est particulièrement précieux lorsque la conformité au rejet de l'effluent est appliquée légalement sur une base quotidienne composite.
- Points de maintenance de routine : Les entraînements de racleurs, la propreté des déversoirs et l'état des médias de coalescence. Pour les clarificateurs à plaques inclinées, une inspection visuelle périodique du pack de plaques pour détecter l'accumulation de solides permet d'éviter une baisse inattendue des performances.
Personnalisation de votre système de séparation industrielle
Exigences en matière de caractérisation des déchets
Dimensionner correctement un clarificateur ou un séparateur ne se limite pas à un choix dans un catalogue. Cela commence par une caractérisation complète des déchets. Sans données précises sur le débit, la charge et les propriétés de phase, même un système bien conçu aura des performances inférieures. Les mesures nécessaires incluent :
- Débit maximal et moyen (pic horaire, pas seulement la moyenne quotidienne).
- Sols en suspension totaux (TSS) et distribution de la taille des particules.
- Concentration en huile et en graisse, et si l'huile est libre ou émulsifiée.
- pH et température, qui influencent les vitesses de sédimentation et la compatibilité des matériaux.
- Densité spécifique de la phase liquide cible pour déterminer la force motrice de la séparation.
Tests pilotes et conception finale
Nous recommandons un test pilote lorsque la composition des déchets est variable ou contient des agents émulsifiants susceptibles de compromettre une configuration de coalescence standard. La phase pilote valide plusieurs paramètres critiques de conception :
- Le temps de retention hydraulique nécessaire à débit maximal pour respecter les limites de rejet.
- L'efficacité réelle de l'élimination des solides ou de la phase huileuse cible.
- Compatibilité du média de plaques ou du pack de coalescence avec la chimie des déchets (température, pH, tensioactifs).
- Taux de production de boues pour dimensionner la zone de collecte et la fréquence de retrait.
Une fois les données en main, l'équipe d'ingénierie dimensionne l'unité pour un débit horaire de pointe, et non seulement la moyenne quotidienne, et sélectionne l'espacement des plaques, la granulométrie du média de coalescence ou la vitesse du système centrifuge qui correspondent aux propriétés physiques du flux.
Le livrable est un module de traitement qui s'intégrera dans le rack de tuyaux existant et l'architecture de contrôle sans nécessiter une réingénierie complète de l'usine.
Si vous disposez d'un rapport récent de caractérisation des déchets et d'un croquis des points de raccordement disponibles, notre groupe de processus peut transformer cela en une disposition préliminaire du système et une estimation de conformité en quelques jours ouvrables.
La prochaine étape consiste en une revue technique sans engagement des données du flux et des contraintes du site. Contactez notre équipe d'ingénierie pour planifier cette revue et obtenir un module de séparation adapté à votre installation.
