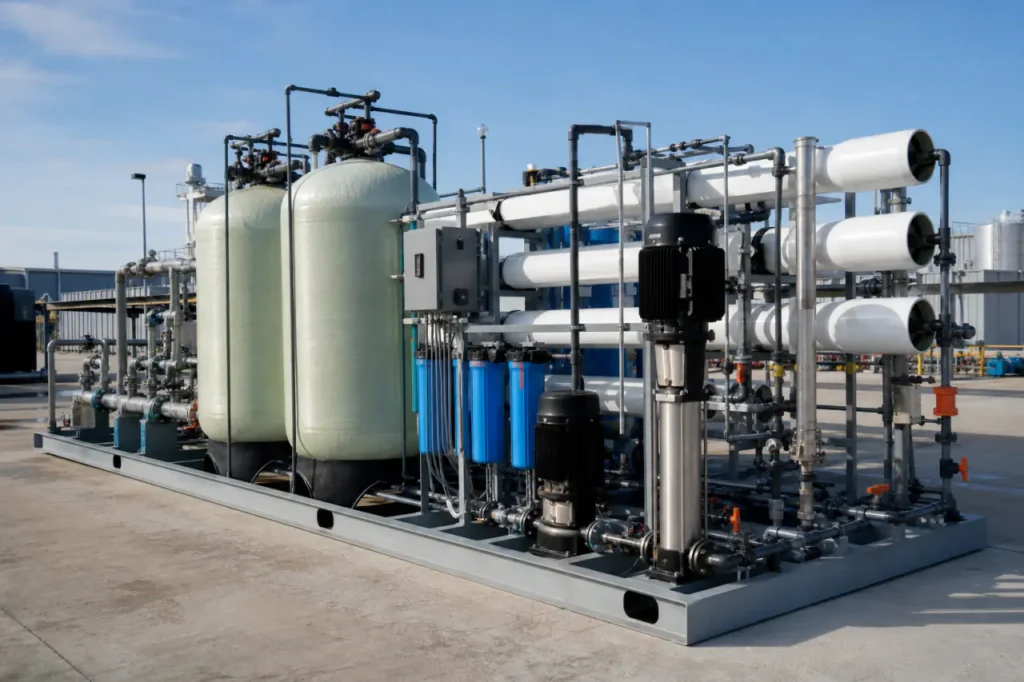

Qu'est-ce qu'un système de traitement de l'eau monté sur skid ?
A système de traitement de l'eau monté sur skid il s'agit d'une unité de processus complète, pré-assemblée, construite sur une base en acier structurel ou en fibre de verre.
Il se transporte sous forme d'un module intégré – pré-piping, pré-câblé et testé en usine – de sorte que l'installation reçoit un package prêt à être connecté plutôt qu'une collection de composants nécessitant encore un assemblage sur site.
Cette approche déplace la majeure partie du travail, de l'ingénierie et du contrôle qualité dans un environnement de fabrication contrôlé. Pour une installation industrielle, cela se traduit par moins de temps de construction sur site et une chaîne de traitement de l'eau qui démarre plus rapidement qu'une usine construite sur site de manière traditionnelle.
De nombreux systèmes montés sur skid se chevauchent avec usine de traitement d'eau emballée des conceptions, et ils servent souvent de noyau à une unité de filtration d'eau plus grande unité de filtration d'eau modulaire Équipements avancés pour le traitement de l'eau claire en bassin industriel.
Parce que l'ensemble du système quitte l'usine en une seule pièce, il peut être livré comme une installation clé en main pré-câblée de plomberie qui ne nécessite que des connexions utilitaires sur site.
Composants clés d'un skid de traitement de l'eau
Un skid bien conçu regroupe plusieurs fonctions de traitement sur un seul cadre compact. Bien que les composants spécifiques dépendent du processus, la plupart des skids industriels incluent plusieurs éléments de base.
- Cadre de base structurel : Conçu pour la manipulation par chariot élévateur ou grue, avec des points de levage et une protection contre la corrosion pour l'environnement d'exploitation.
- Réservoirs de processus et boîtiers de membranes : Pour membranes d'osmose inverse, filtres à média, adoucisseurs ou réacteurs chimiques, tous montés et reliés par tuyauterie.
- Pompes et moteurs : Pompes d'alimentation à haute pression, surpresseurs et pompes de recirculation, dimensionnées pour correspondre au point de service et déjà câblées au panneau de contrôle.
- Contrôles PLC intégrés : Un panneau central avec une interface homme-machine tactile qui gère le fonctionnement séquentiel, la gestion des alarmes et la surveillance à distance.
- Instrumentation et vannes : Débitmètres, transmetteurs de pression, capteurs de conductivité et vannes automatisées, tous calibrés et vérifiés en boucle en usine.
- Skids de dosage chimique (si nécessaire) : Packagings d'anti-calcaire, de coagulant ou d'ajustement du pH intégrés dans le même cadre ou fournis sous forme de sous-skid reliés.
Systèmes construits sur site vs. systèmes montés sur skid
La différence fondamentale réside dans l'endroit où se concentrent les heures d'ingénierie et le risque de construction. Une usine construite sur site nécessite une main-d'œuvre importante sur le terrain, tandis qu'un système monté sur skid déplace ces activités en usine avec des contrôles de qualité reproductibles.
Lors de l'évaluation d'un pourquoi les systèmes d'eau montés sur skid sont populaires les gestionnaires d'installations soulignent souvent trois facteurs : l'espace disponible, le calendrier du projet et la confiance lors de la mise en service. Le tableau ci-dessous présente la comparaison sur les principaux indicateurs du projet.
| Caractéristique / Indicateur | Système monté sur skid | Système traditionnel construit sur site |
|---|---|---|
| Ingénierie sur site requise | Minimale – points de connexion uniquement | Étendue – routage sur site, conception de support et interconnexion de tuyauterie |
| Empreinte / Efficacité de l'espace | Compact ; peut occuper aussi peu que 35-85 m² pour un petit skid d'eaux usées | Plus grand ; l'équipement s'étend sur plusieurs chariots ou plateformes avec des passages séparés |
| Test en usine / Contrôle qualité | Pleine capacité avant expédition ; instruments calibrés, séquence PLC testée | Test sur site uniquement ; dépannage effectué sur place lors de la mise en service |
| Vitesse d'installation | Jours à semaines ; ancrer le chariot, connecter les utilités et démarrer | Semaines à mois ; construction, câblage et tuyauterie construits de manière séquentielle |
| Coût total en capital | Souvent inférieur en tenant compte de la réduction de la main-d'œuvre sur site et du calendrier plus court | Coûts indirects plus élevés dus à des travaux prolongés sur site et à d'éventuelles reprises |
Pour les usines avec des délais serrés ou une disponibilité limitée des métiers sur site, la solution montée sur chariot offre généralement un retour à la production plus rapide.
Principaux avantages et bénéfices en ingénierie
L'architecture plug-and-play d'un chariot de traitement d'eau assemblé en usine élimine de nombreuses variables qui retardent les projets d'usines d'eau conventionnelles. Les avantages vont au-delà de la rapidité – ils changent également la gestion des risques lors de l'approvisionnement et de la mise en service.
- Déploiement rapide et réduction des temps d'arrêt : Parce que le chariot arrive pré-testé, l'installation peut passer du socle en béton à la production d'eau en quelques jours au lieu de semaines.
- Empreinte compacte et peu encombrante : Un chariot regroupe pompes, récipients et contrôles dans une seule configuration compacte. Cela est important lors de la rénovation dans un bâtiment existant ou lorsque l'espace au sol est limité.
- Responsabilité unique : Un fournisseur conçoit, construit et teste l'ensemble du système. Lorsqu'un problème survient, il n'y a pas de défaillance entre le fournisseur d'équipements, le constructeur du panneau et l'installateur sur site.
- Test d'acceptation en usine (FAT) : Le système fonctionne à l'eau à l'usine avant l'expédition. Le propriétaire peut observer la performance, vérifier la logique de contrôle et confirmer les points de consigne. Cela permet d'identifier les problèmes avant qu'ils ne deviennent des retards sur le site.
- Réduire le coût total d'installation : Alors que le prix de l'équipement peut sembler similaire à une liste de matériaux construite sur site, l'approche sur skid réduit la main-d'œuvre sur le terrain, l'échafaudage, les permis de soudage et les coûts liés au calendrier.
- Expansion future plus facile : Un skid modulaire peut être dupliqué ou déplacé plus facilement qu'une installation fixe en béton et racks. La capacité supplémentaire arrive souvent sous la forme d'un deuxième skid qui se connecte aux mêmes collecteurs.
Applications industrielles et commerciales des systèmes sur skid
Parce que les skid sont modulaires, ils peuvent être conçus pour presque tous les processus d'eau ou d'eaux usées commerciaux. Le choix de la technologie dépend de ce que le processus en amont introduit dans l'eau et de ce que l'installation doit décharger ou réutiliser.
Le tableau ci-dessous associe les technologies de traitement courantes aux scénarios industriels où elles apparaissent le plus souvent. Un seul skid peut combiner deux ou plusieurs de ces fonctions lorsque la chimie de l'eau nécessite plusieurs barrières.
| Technologie | Application industrielle typique | Capacité / Débits courants |
|---|---|---|
| Osmose Inverse (OI) | Eau d'alimentation de chaudière, eau de procédé, eau pour ingrédients alimentaires et boissons | 5-300 GPM ; des systèmes comme un Capacité du système de 15 000 GPD (≈10 GPM) sont courants pour les plus petites installations |
| Ultrafiltration / Filtration par média | Prétraitement pour l'osmose inverse, clarification des eaux de surface, récupération du rejet de la tour de refroidissement | 10-500 GPM ; souvent associé à un contre-lavage automatique |
| Précipitation métallique et déshydratation des boues | Eaux usées industrielles avec métaux lourds (finition de métaux, galvanoplastie, électronique) | 5-100 GPM ; un Chariot de déshydratation de boues gère le flux de solides après précipitation |
| Séparation centrifuge / Surverse du décanteur minier | Récupération de l'eau de résidus, traitement minéral, eau de lavage des granulats | 50-2000 GPM ; un skid de séparation centrifuge élimine les solides en suspension fins sans média filtrant |
An système de traitement des eaux usées industrielles associe souvent un skid de précipitation métallique à une étape de polissage en aval.
De la même manière, un unités RO montées sur skid peut être enfermée dans un conteneur pour des camps miniers éloignés ou une alimentation en eau temporaire.
Le point de départ est toujours une définition claire de la qualité de l'eau brute et des objectifs d'effluent.
Choisir la bonne solution montée sur skid (Liste de contrôle de décision)
Avant de demander un devis à un fournisseur, définissez clairement les conditions du site et les objectifs de traitement. Un skid correctement dimensionné dépend de quelques points de données non négociables.
La liste de contrôle suivante aide les équipes d'ingénierie à préparer les données dont un fabricant a besoin pour concevoir un skid qui fonctionne simplement dès le premier jour.
- Analyse d'eau complète : Un rapport de laboratoire récent pour l'eau brute couvrant le pH, TSS, dureté, silice, fer, et tout contaminant cible. Sans cela, les étapes de prétraitement et la sélection de la membrane sont de la spéculation.
- Débit requis et calendrier de production : Indiquez la demande nette en eau traitée en GPM ou GPD (y compris les pics et la moyenne). Confirmez également combien d'heures par jour le système doit fonctionner.
- Espace au sol disponible et dégagements d'accès : Mesurez la superficie du pad alloué, la hauteur du plafond, et la largeur des portes ou trappes. Un skid construit pour une largeur de 1,20 m ne peut pas entrer par une porte de 0,90 m.
- Alimentation électrique : Tension, phase et courant disponible. Cela détermine la configuration du moteur et du panneau, et il est bien moins coûteux de le spécifier lors de la conception que de rétrofiter un transformateur ultérieurement.
- Objectifs d'effluent et de conformité réglementaire : Connaître les limites de rejet ou la qualité de réutilisation requise. Un skid conçu pour la conformité aux eaux usées industrielles peut nécessiter une chimie différente de celui destiné à l'alimentation de chaudière.
Lorsque l'application nécessite des matériaux non standard, une métallurgie spéciale ou un procédé jamais emballé auparavant, une équipement de traitement d'eau personnalisé conception peut toujours suivre la même philosophie de skid monté – conçue autour de vos contraintes, et non d'un dessin de catalogue.
Demandez un devis personnalisé pour un skid de traitement de l'eau
Prêt à transformer la gestion de l'eau de votre installation d'une source de tracas à un module prêt à l'emploi ? Un skid correctement spécifié élimine les incertitudes lors de l'installation et vous fournit un système qui a déjà fait ses preuves sur le banc d'essai.
Rassemblez vos données d'analyse de l'eau, le débit cible et la disposition du sol. Ensuite, partagez ces détails avec notre équipe d'ingénierie.
Nous cartographierons la technologie de traitement appropriée sur un cadre de skid pré-câblé et pré-piping, adapté à vos contraintes de site et à vos exigences de conformité.
L'objectif est un système qui arrive, se connecte et fournit de l'eau traitée dans des conditions réelles d'exploitation, selon un calendrier respectant les besoins de production de l'usine.
