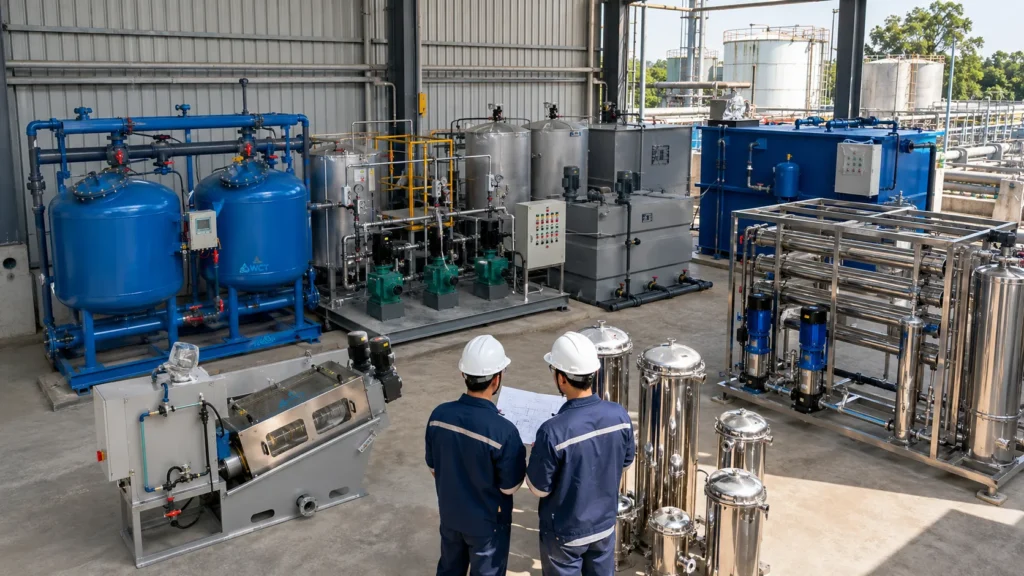

Une augmentation de la demande ou un permis de rejet plus strict peut transformer un projet d'usine sur mesure de six ans en un calendrier ingérable. Pour les ingénieurs et les équipes d'approvisionnement, une usine de traitement d'eau emballée déplace le chemin critique—les modules de processus assemblés en usine arrivent testés, montés sur skid, et prêts pour qu'une petite équipe sur site connecte les utilités et commence la mise en service en quelques semaines, et non en années.
Cette rapidité intégrée ne supprime pas la nécessité de prendre des décisions techniques difficiles. La sélection des bons modules de traitement, la dimensionnement de l'usine pour les débits de pointe réels, et la préparation d'une empreinte de site réaliste déterminent toujours si le système atteint les objectifs de rejet sans coûts d'exploitation incontrôlés.
Quand spécifier une usine pré-assemblée pré-conçue
Une usine emballée trouve sa place lorsque l'alternative est une installation sur site de grande envergure avec une conception civile de plusieurs années, des permis longs, et un risque élevé de construction. La logique est pratique : vous échangez une personnalisation illimitée contre des performances validées et reproductibles ainsi qu'un calendrier d'approvisionnement connu.
Trois conditions rendent généralement la voie emballée la bonne option d'ingénierie.
- Les délais du projet sont comprimés par des échéances réglementaires ou une demande saisonnière.
- Le site dispose d’un espace limité ou est éloigné, rendant les grands travaux civils impraticables.
- Le train de traitement peut être assemblé à partir de processus unitaires éprouvés déjà intégrés dans des enceintes standard en usine.
Éviter les retards liés à l'ingénierie civile personnalisée
Une usine construite sur site ajoute des mois au calendrier simplement pour le durcissement du béton, le coffrage, et les raccordements de processus sur place. Une usine emballée, en revanche, est pré-assemblée sur un skid en acier avec instrumentation pré-câblée et alimentations chimiques pré-pipées. Les travaux civils se limitent à une dalle simple, un drainage périphérique, et des connexions d'influent/effluent.
Nous constatons que les municipalités réduisent de six à huit mois le calendrier initial lorsqu'elles comparent une un système de traitement d’eau modulaire à la construction conventionnelle de bassins en béton. Cette compression de calendrier couvre souvent les fenêtres de décrets de consentement réglementaire qu'une usine construite en dur manquerait.
Configurations montées sur skid pour des empreintes limitées
De nombreuses usines industrielles et petites collectivités ne disposent pas de plusieurs hectares de terrain disponible. Systèmes montés sur skid empilent plusieurs étapes de traitement verticalement ou dans une seule enceinte conteneurisée, réduisant la surface au sol de l'usine de 40 à 60 pour cent par rapport à des configurations en béton étendues.
L'avantage de l'empreinte ne concerne pas seulement la superficie. Il offre des économies de coûts secondaires :
- Réduction du terrassement et des travaux de fouille sur site
- Moins d'infrastructures de drainage souterrain
- Des parcours de tuyaux interconnectés plus courts
Ces économies peuvent représenter entre 15 et 25 pour cent du budget total installé lorsqu'on évalue la portée civile de manière holistique.
Test en usine versus incertitude de construction sur site
Une usine préemballée est testée à l'eau et vérifiée fonctionnellement avant de quitter le site de fabrication. Les instruments, les souffleurs de nettoyage à l'air, les profondeurs de médias et les pompes de dosage chimique sont déjà mis en service dans des conditions contrôlées.
Les usines construites sur site transfèrent ce risque d'intégration au chantier, où le climat, la coordination des sous-traitants et le dépannage sur place allongent les délais de démarrage.
Cette différence de test en usine est une raison principale pour laquelle les intégrateurs et les bureaux d'études privilégient de plus en plus les conceptions modulaires pré-ingeniérées. Les avantages des systèmes montés sur chariot vont au-delà de la rapidité ; ils réduisent le risque lié au processus de démarrage qui cause souvent des retards de 30 à 60 jours dans les projets construits sur site.
Technologies de traitement : adapter le procédé à l'eau source
Aucune technologie de traitement packagée unique ne résout toutes les matrices d'eau. La sélection du procédé doit commencer par une caractérisation complète de l'influent : turbidité, TSS, DBO, ammoniaque, et tout contaminant spécifique industriel comme les métaux lourds ou les graisses-huiles-graisses. La bonne chaîne de traitement maintient l'effluent en conformité avec les limites de permis tout en minimisant l'attention de l'opérateur.
Le tableau ci-dessous regroupe les technologies de traitement packagées les plus courantes par capacité, intensité de l'empreinte et application idéale.
| Technologie | Idéal pour | Avantages | Intensité de l'empreinte |
|---|---|---|---|
| MBR (Bioreacteur à Membrane) | Réutilisation stricte ou rejet étroit, eaux usées organiques à haute concentration | Effluent de qualité clarifiée provenant d'une petite enveloppe ; retient la biomasse, haute résilience aux variations de charge | Faible à moyenne |
| RAB (Réacteur à Boues Séquencées) | Flux municipaux et industriels faibles à moyens avec charge variable | Conception simple de bassin et de soufflante ; pas de clarificateur séparé ; tolérant à une opération intermittente | Moyen |
| MBBR (Réacteur à Biofilm à Lit Mobile) | Flux moyens à élevés avec disponibilité limitée de l'opérateur | Biomasse auto-régulante sur supports ; manipulation minimale de boues ; médias structurés compacts | Faible |
| Filtration à médias mixtes | Eau de surface, eaux souterraines ou polissage tertiaire après traitement biologique | Filtration en profondeur multicouche ; élimine de manière fiable les solides fins et le fer/manganèse particulaires | Très faible |
| Clarification améliorée + Décantation tubulaire | Eau de surface à haute turbidité ou prétraitement industriel | Décantation rapide dans un espace réduit ; souvent en amont d'une chaîne à plusieurs barrières | Faible |
Cette cartographie technologique est importante car de nombreuses usines combinent plusieurs étapes : un RAB ou un MBBR pour l'élimination biologique en masse, suivi d'une filtration à médias mixtes ou de membranes MBR pour le polissage. Comprendre où un processus cède la place au suivant fait la différence entre atteindre les objectifs d'effluent et poursuivre des excursions persistantes de permis.
Traitement biologique : MBR vs. RAB vs. MBBR
Pour les applications d'eaux usées, les usines modulaires biologiques dominent. La décision entre une Usine modulaire MBR, RAB, et MBBR dépend généralement des exigences de qualité d'effluent et de la main-d'œuvre disponible.
- MBR (Membrane Bioreactor) : Produit l'effluent de la plus haute qualité - généralement < 5 mg/L de MES et < 3 NTU de turbidité - ce qui en fait la solution privilégiée pour la réutilisation de l'eau ou les rejets ultra-sensibles. Cependant, il entraîne des coûts plus élevés de nettoyage de membrane et d'énergie pour le lavage à l'air.
- SBR (Réacteur à lots séquencés) : Réduit le coût en capital et est tolérant si les débits sont intermittents, mais nécessite des séquences disciplinées de décantation et de vidange de boues.
- MBBR (Réacteur à lit mobile) : Se situe au milieu : robuste, peu exigeant pour l'opérateur, et extensible simplement en ajoutant des supports médiatiques. Cependant, il n'atteindra pas la même faible turbidité qu'un MBR sans étape de polissage en aval.
Clarification et Filtration à médias mixtes
Lorsque l'eau brute provient d'une surface ou d'une nappe phréatique plutôt que d'eaux usées brutes, la clarification combinée à la filtration à médias mixtes constitue souvent le cœur d'une station d'eau potable ou de traitement clé en main. Le processus suit cette séquence :
- Le coagulant chimique - alum ou chlorure ferrique - déstabilise les particules colloïdales.
- Les décanteurs tubulaires accélèrent la séparation des particules.
- Un filtre multicouche d'anthracite, de sable et de grenat élimine le floc résiduel.
Cette approche physico-chimique élimine la complexité de gestion de la biomasse des systèmes biologiques et atteint des niveaux de turbidité potable (0,1-0,3 NTU) lorsqu'elle est conçue correctement. Les utilisateurs d'eau de processus industriel préfèrent souvent cette méthode pour éviter d'introduire des bactéries dans les systèmes de refroidissement en boucle fermée ou d'alimentation de chaudière.
Protection à multi-barrières pour les eaux sources difficiles
Certaines eaux sources - approvisionnements de surface très variables, eaux de procédé industriel avec des contaminants imprévisibles - nécessitent plus d'une barrière de traitement. Une station clé en main intégrant le conditionnement chimique, une clarification améliorée et une filtration à médias mixtes en une seule ligne offre une protection à multi-barrières contre les pics de turbidité, les blooms d'algues saisonniers et les excursions occasionnelles de métaux lourds.
Nous recommandons cette approche lorsque les variations de turbidité de l'eau source dépassent 50 NTU entre la saison sèche et la saison humide, ou lorsqu'un site industriel ne peut risquer qu'une seule défaillance de processus atteigne la sortie finale. Chaque barrière agit comme une sécurité pour la précédente.
Dimensionnement de l'usine, capacité GPD et contraintes d'empreinte
Obtenir capacité GPD la bonne compréhension ne consiste pas à prendre le débit annuel moyen et à ajouter un facteur de sécurité arbitraire.
Une usine dimensionnée uniquement sur le débit quotidien moyen échouera lors des pics de pluie ou des décharges lors des changements de poste, entraînant le lavage de la biomasse ou le passage de solides au-delà des filtres. La conception doit gérer des débits de pointe soutenus tout en laissant une marge de manœuvre pour l'équilibrage.
La détermination de l'empreinte se déduit ensuite directement du processus choisi et de la capacité. Le tableau ci-dessous fournit des enveloppes d'espace réalistes pour des capacités d'usine emballée courantes, en supposant une disposition sur skid ou conteneur.
| Plage de débit (GPD) | Empreinte typique (L x l, ft) | Nombre typique de skid | Application courante |
|---|---|---|---|
| 10 000 – 50 000 | 20 x 40 – 30 x 60 | 1-2 skids | Petite subdivision, camp éloigné, station |
| 100 000 – 500 000 | 40 x 80 – 60 x 120 | 2-4 skids | Petite municipalité, grand parc industriel |
| 500 000 – 2 000 000 | 60 x 140 – 100 x 200 | 4-8 skids | Usine municipale régionale, grand complexe industriel |
Ces empreintes supposent une dalle de base et une clearance d'accès. Ajoutez environ 15 pour cent de surface supplémentaire pour le stockage chimique, les enceintes de MCC électriques et les passages pour opérateurs. Les enceintes d'atténuation du bruit des soufflantes et des pompes peuvent également nécessiter un recul supplémentaire dans les zones sensibles au bruit.
Calcul de la différence entre le débit de pointe et le débit moyen journalier
Les erreurs commencent lorsque les acheteurs soumettent le débit journalier moyen de l'installation à un fournisseur sans divulguer le facteur de pointe horaire.
La moyenne d'une petite ville peut être de 80 000 GPD, mais le pic du matin peut dépasser 3,5 fois la moyenne pendant deux heures. Le profil hydraulique de l'usine emballée doit accueillir cette poussée sans court-circuiter les zones biologiques ni dépasser les taux de montée du clarificateur.
Une base de conception sûre suit deux règles :
- Dimensionner le volume de traitement biologique en fonction du débit journalier moyen.
- Dimensionner le réservoir d'égalisation et l'étape de séparation finale en fonction du débit horaire de pointe.
Si aucune information de journal de flux n'est disponible, demander au moins six semaines de surveillance détaillée du flux avant de finaliser la configuration du skid.
L'erreur : sous-estimer les besoins en égalisation
Sauter ou sous-dimensionner un réservoir d'égalisation est la cause la plus courante d'échec précoce des performances des usines emballées. Les décharges en lot industriel, les flux de midi dans les écoles ou l'infiltration d'eaux pluviales peuvent faire grimper les charges hydrauliques et organiques au-delà de ce que la zone biologique peut traiter.
Un réservoir d'égalisation dimensionné pour 20-30 % du débit journalier (avec mélange par aération) lisse ces pics, protège les membranes en aval, et réduit souvent le volume biologique requis en évitant le lavage. Le coût capital d'un réservoir d'égalisation simple est bien inférieur à celui de la rénovation d'une usine surchargeant un an après la mise en service.
Configurations d'application : exigences industrielles vs. municipales
Bien que les composants mécaniques se recoupent, les objectifs de traitement et les permis de rejet typiques diffèrent fortement entre les acheteurs municipaux et industriels. Emballer une usine pour un scénario alors qu'elle est destinée à l'autre entraîne un décalage que les tests de conformité révéleront rapidement.
Les utilisateurs industriels ont souvent besoin d'éliminer certains métaux, huiles émulsionnées ou effluents à haute température ; les clients municipaux ont besoin d'une élimination stable des nutriments biologiques et de la désinfection pour la protection de la santé publique. Un intégrateur de systèmes montés sur skid ayant de l'expérience dans les deux secteurs peut aider à traduire l'application en la bonne séquence de modules.
Systèmes décentralisés municipaux et pour le développement résidentiel
Les petites municipalités et développements privés ne peuvent souvent pas se permettre une usine centralisée. Une usine emballée décentralisée desservant quelques centaines à quelques milliers de logements offre un traitement au point d'utilisation, réduisant le coût du système de collecte et la complexité des stations de pompage.
Ces traitement de l'eau municipale applications privilégient une opération simple, une faible production de boues, et des processus biologiques éprouvés qui respectent les normes de traitement secondaire de l'EPA (30 mg/L BOD, 30 mg/L MES). Lorsque le rejet en surface est restreint, la filtration membranaire (MBR) ou la filtration tertiaire ajoutent la finition nécessaire pour la réutilisation en irrigation ou la recharge des eaux souterraines.
Conformité de l'eau de processus industriel et des effluents
Les usines emballées industrielles font face à un défi différent : des charges très variables, souvent avec des entrées de chocs chimiques. Une usine de transformation alimentaire peut décharger quatre fois le BOD de conception lors d'une opération de nettoyage ; une usine de finition de métaux nécessite des résidus de métaux lourds constamment faibles.
Le bon traitement de l'eau de procédé industriel Le package combine souvent plusieurs étapes :
- Préadministration physico-chimique : coagulation, ajustement du pH, flottation par air dissous.
- Polissage biologique : MBBR ou MBR.
La pré-piping en usine des alimentations chimiques garantit que les points de dosage sont correctement séquencés, réduisant ainsi les erreurs de l'opérateur. La conformité de l'effluent ne se limite pas à passer un échantillon ponctuel — il s'agit de survivre au pire jour de production chaque mois sans excursion.
Calendrier de préparation et de déploiement du site
L’étiquette “ plug-and-play ” d’une usine emballée se réfère à l’équipement de traitement, pas au site. Sans préparation adéquate, le calendrier de mise en service s’allonge, et l’avantage des tests en usine s’érode. L’acheteur doit avoir la plateforme du site, les raccordements aux utilités et la voie d’accès prêts avant l’arrivée des modules.
Adopter une approche méthodique pour la préparation du site avant le chargement des modules par l’expéditeur transforme une installation sur site de six semaines en une fenêtre de deux semaines pour la connexion et les essais.
Exigences pour la fondation et la plateforme structurelle
Une dalle en béton armé, généralement de 30 à 45 cm d’épaisseur avec une protection contre le gel périmétrique, constitue la base de la plupart des usines emballées. Les exigences clés pour la fondation incluent :
- La dalle doit supporter le poids total humide des modules de traitement — souvent 150 à 200 tonnes de poids sec expédié.
- Capacité portante du sol confirmée pour au moins 2 500 psf.
- Niveau de la plateforme situé au-dessus de la zone inondable centennale ou de l’invert du drainage local.
Pour des unités containerisées plus légères, une plateforme en gravier compacté avec des fondations en béton préfabriqué peut suffire, mais la disposition des boulons d’ancrage du fournisseur et les plans de charge ponctuelle doivent être suivis à la lettre. Omettre un seul point d’ancrage ou le placer hors de la disposition peut annuler la garantie du châssis et retarder l’installation.
Raccordements électriques et utilitaires
Alors que le fabricant gère le câblage interne jusqu’à un disjoncteur principal, l’acheteur doit fournir :
- Une alimentation électrique dédiée dimensionnée pour toutes les charges de moteurs installés plus une capacité de réserve de 20 % pour les modules d’expansion futurs.
- Mesures pour atténuer le courant d’appel des soufflantes d’air ou des compresseurs de nettoyage à membrane.
- Évaluation de la chute de tension sur de longues lignes de câbles depuis le tableau électrique principal pour éviter les déclenchements des moteurs des soufflantes.
Les autres raccordements incluent la conduite forcée d’influent, la tuyauterie de décharge de l’effluent, la ligne d’eau potable pour la préparation chimique, et une connexion en fibre optique ou cellulaire pour le système SCADA de surveillance à distance. Identifier ces points tôt et les raccorder au bord de la dalle réduit les coupes sur le terrain et les reprises.
Documents et spécifications à préparer avant de demander un devis
Soumettre un dossier de données bien préparé aux fournisseurs raccourcit le cycle de devis et améliore la précision de la proposition technique. Sans cela, vous risquez de recevoir une estimation budgétaire standard qui ne sera pas valable lors de l'ingénierie détaillée.
Rassemblez ces éléments avant de contacter un fabricant ou un intégrateur d'usine de traitement.
- Débit moyen et débit de pointe par jour (GPD), avec le schéma de débit diurne si disponible.
- Qualité complète de l'eau influente : DBO, MES, ammoniaque, azote total, phosphore total, pH, plage de température, et tout paramètre spécifique à l'industrie (huile & graisse, métaux lourds).
- Normes de rejet cibles - limites réglementaires du permis pour la DBO, MES, nutriments, et coliformes ou turbidité pour la réutilisation.
- Emprise disponible sur le site (longueur x largeur) et toute restriction de hauteur.
- Détails de l'alimentation électrique : tension, phase, courant de défaut disponible, et distance entre la source et la plateforme.
- Niveau de compétence anticipé de l'opérateur et degré d'automatisation souhaité.
Fournir ces données permet à notre équipe d'ingénierie d'application de rapidement réduire le choix de la technologie, de dimensionner correctement la chaîne de traitement, et de produire un schéma spécifique à la configuration. Cela permet également de repérer dès le début si une égalisation ou un prétraitement est nécessaire avant les étapes biologiques, évitant ainsi des modifications coûteuses du périmètre du projet ultérieurement.
Dosage chimique dans les usines emballées peut être optimisé pour réduire les coûts d'exploitation et de maintenance une fois la chimie de l'eau influente connue, donc inclure une analyse complète de l'eau est particulièrement précieux.
Pour lancer une évaluation préliminaire de dimensionnement : soumettez directement vos données de débit et de qualité de l'eau à nos ingénieurs. Cette étape permet généralement de confirmer la capacité approximative en GPD et de réaliser une première disposition de skid en deux semaines.
Questions fréquemment posées sur les usines de traitement emballées
Les usines de traitement d'eau emballées sont-elles permanentes ou temporaires ?
Elles sont conçues pour une installation permanente avec une durée de vie opérationnelle de 20 à 30 ans. Cependant, les configurations montées sur skid peuvent être déplacées si les besoins du site changent, et de nombreux fournisseurs proposent des options de location avec achat ou des unités mobiles temporaires pour la phase de construction ou en cas d'urgence. La structure en acier et les revêtements résistants à la corrosion sont spécifiés pour une opération extérieure continue tout au long de cette durée.
Combien de foyers une station d'épuration décentralisée emballée peut-elle desservir ?
Un chiffre de planification sûr est de 350-400 gallons par jour par foyer, y compris l'infiltration. Ainsi, une usine de 100 000 GPD dessert généralement 250-285 foyers, selon les habitudes locales d'utilisation de l'eau. Pour l'équivalent municipal, ajoutez des marges pour les écoles, les petites zones commerciales, et une marge de sécurité d'environ 15 pour cent pour l'infiltration lors de conditions humides.
Quel est le délai de livraison typique pour une usine pré-assemblée ?
La livraison d'une usine emballée standard varie de 12 à 20 semaines pour la plupart des configurations de 100 000 à 500 000 GPD, depuis la soumission approuvée jusqu'aux tests d'acceptation en usine. Les unités volumineuses ou très personnalisées avec des contrôles complexes peuvent s'étendre jusqu'à 24 semaines. Cela se compare à 12-18 mois pour une usine sur site comparable, en supposant qu'il n'y ait pas de retards de construction.
