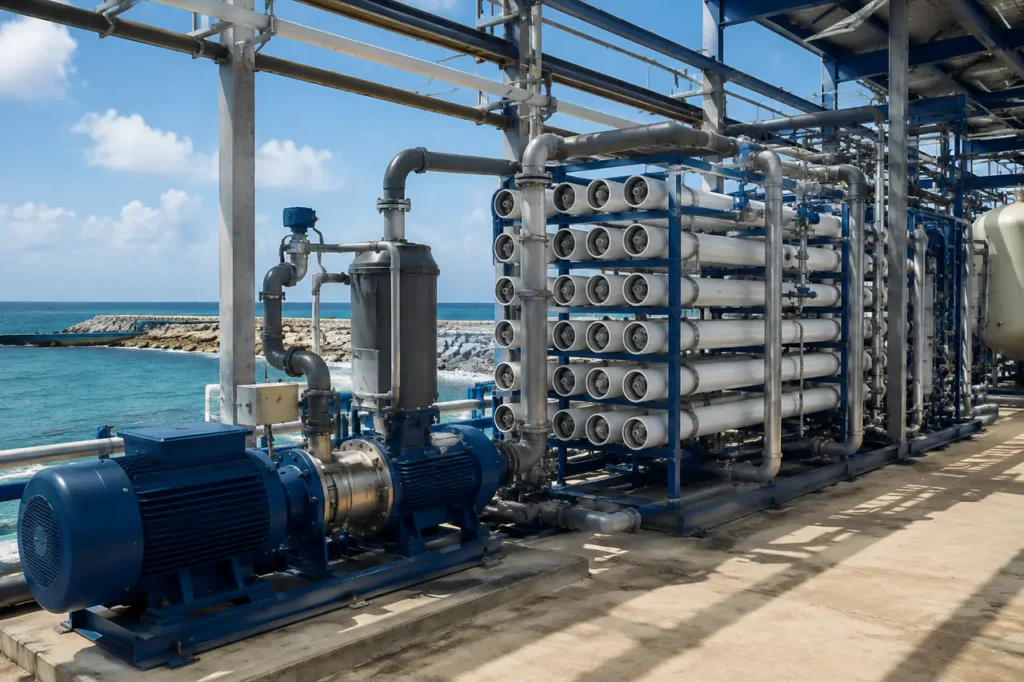

Les installations côtières, les stations balnéaires insulaires et les navires en mer manquent souvent d'eau municipale et d'eau souterraine locale.
Un système RO commercial ou industriel fiable système d'osmose inverse d'eau de mer convertit l'eau de mer à haute salinité en eau potable, agricole ou de procédé, mais uniquement lorsque les ingénieurs équilibrent la salinité de l'eau d'alimentation, les variations saisonnières de température, la métallurgie et le prétraitement pour prévenir l'entartrage et une consommation excessive d'énergie.
Architecture de base d'un système d'osmose inverse d'eau de mer (SWRO)
Le SWRO fonctionne dans des conditions beaucoup plus difficiles que l'osmose inverse pour l'eau du robinet ou l'eau saumâtre. L'eau de mer typique contient entre 35 000 et 45 000 mg/L de TDS, donc le système doit dépasser 800-1 000+ PSI pour surmonter la pression osmotique. Une installation SWRO complète intègre plusieurs assemblages spécialement conçus :
- Assemblage de pompe haute pression : Le cœur mécanique du système, responsable de l'élévation de l'eau d'alimentation au-dessus des niveaux de seuil osmotique. Les systèmes industriels utilisent des pompes à déplacement positif ou des unités centrifuges multi-étages, telles que des assemblages de pompes haute pression conçus avec une métallurgie résistante à la corrosion pour gérer en continu des flux bruts à haute teneur en chlorure.
- Membranes semi-perméables SWRO : Membranes en polyamide composite à film mince (TFC) à haute rejetance, conçues pour fonctionner à 800 à 1 200 PSI. Ces éléments enroulés en spirale présentent des couches de barrière dense séparant le sel, capables de rejeter 99,41 % à 99,81 % du sodium dissous, du chlorure, du bore et des minéraux traces.
- Carcasses de membranes à haute pression : Vaisseaux de pression en fibre de verre renforcée par polymère (FRP) certifiés ASME, classés pour des pressions de travail de 1 000 à 1 200 PSI. Chaque vaisseau contient entre 1 et 8 éléments de membrane en série, scellés avec des joints toriques en EPDM ou Viton à haute salinité.
- Dispositif de récupération d'énergie (ERD) : Échangeurs de pression isobariques à haute efficacité ou unités de récupération d'énergie à turbine. Étant donné que les taux de récupération du SWRO varient généralement de 40 % à 45 %, jusqu'à 60 % de l'eau d'alimentation sort du système sous forme de saumure rejetée à haute pression. Les ERD captent l'énergie hydraulique de cette saumure concentrée et la transfèrent directement à l'eau d'alimentation entrante, réduisant la consommation nette d'électricité de 50 % à 60 %.
- Métallurgie de haute qualité résistante à la corrosion : En raison des concentrations extrêmes de chlorure sous haute pression, l'acier inoxydable standard 304 ou 316 subit une corrosion rapide en crevasse et une piqûre. Les collecteurs SWRO à haute pression utilisent de l'acier inoxydable Super Duplex (tel que UNS S32750 / 2507), Duplex 2205 ou du titane de haute qualité, tandis que la tuyauterie à basse pression utilise du PVC Schedule 80, du PVDF ou du FRP.
- Contrôle de procédé et instrumentation: Séries d'instrumentation dédiées comprenant des débitmètres électromagnétiques, des transmetteurs de haute pression, des capteurs de température, des moniteurs de conductivité en ligne (alimentation, perméat et saumure), et des contrôleurs logiques programmables (PLC). Incorporant un système de traitement d’eau automatique panneau fournit des cycles de rinçage automatisés, des arrêts d'urgence en cas de haute pression différentielle, et une modulation de la dose de produits chimiques.
Chaînes de pré-traitement et de post-traitement
L'eau de mer brute ne peut pas être alimentée directement aux membranes SWRO. Particules, organismes, organiques dissous et minéraux qui provoquent le calcaire encrassent les canaux d'alimentation en quelques heures, donc les installations stables reposent sur des chaînes de pré-traitement et de post-traitement contrôlées.
Chaîne de pré-traitement
Le pré-traitement réduit l'Indice de Densité de Silt (SDI) en dessous de 3,0 et la turbidité en dessous de 0,2 NTU avant le contact avec la membrane.
- Prise d'eau et filtration d'écran : L'eau de mer brute entre par des écrans d'admission primaires ou des puits de plage.
- Coagulation et filtration multi-média : La coagulation chimique suivie d'une filtration à base d'anthracite, de sable siliceux et de grenat élimine les solides en suspension.
- Ultrafiltration : Les modules UF à fibres creuses sous pression ou immergés remplacent souvent les filtres à sable conventionnels pour gérer les blooms algaux saisonniers et les marées rouges.
- Dosage d'anti-calcaire : Les inhibiteurs de calcaire seuil empêchent la précipitation de carbonate de calcium et de sulfate de baryum.
- Déchloration : Le bisulfite de sodium neutralise le chlore résiduel avant qu'il n'atteigne la membrane en polyamide sensible au chlore.
- Filtration finale par cartouche : Un élément absolu de 1-5 microns en melt-blown fournit la dernière barrière contre les particules avant la pompe à haute pression.
Chaîne de post-traitement
Parce que l'osmose inverse élimine les tampons minéraux, le perméat brut SWRO est à pH faible (5,5-6,5), faiblement minéralisé, et agressif pour les canalisations de distribution s'il n'est pas stabilisé.
- Re-minéralisation : Les lits de contact en calcite ou l'ajustement de la dose de chaux/CO₂ restaurent l'équilibre minéral, l'alcalinité et l'LSI dans une plage neutre et non corrosive.
- Désinfection de l'eau potable : Le traitement au chlore ou aux UV protège le réseau de distribution d'eau potable.
- Polissage industriel : L'eau de traitement pour les chaudières ou le rinçage des équipements électroniques peut être davantage traitée par un système de traitement de l'eau ultrapure utilisant l'EDI.
Spécifications techniques : Performance et paramètres des membranes
Le choix de la membrane détermine l'empreinte globale, les seuils de pression de fonctionnement et la pureté finale du perméat. Les éléments de membrane SWRO sont fabriqués dans des formats physiques standardisés, allant d'éléments compacts de 2,5 pouces pour les navires marins à des éléments industriels de 8 pouces conçus pour la dessalination à l'échelle utilitaire.
Formats et plages de capacité des membranes
| Taille / Dimensions de la membrane | Surface active nominale | Capacité typique de perméat | Rejet de sel stabilisé | Pression de fonctionnement standard | Profil d'application cible |
|---|---|---|---|---|---|
| 2,5″ x 21″ (Désalinisateur d'eau) | 12 – 15 pi² | 150 – 300 GPD (0,57 – 1,14 m³/j) | 99,4% – 99,6% | 800 – 1 000 PSI | Voiliers, petits navires de pêche, canots de sauvetage d'urgence |
| 2,5″ x 40″ (Commercial) | 28 – 32 pi² | 550 – 700 GPD (2,08 – 2,65 m³/j) | 99.6% | 800 – 1 000 PSI | Yachts commerciaux, villas insulaires, stations de recherche côtières |
| 4,0″ x 40″ (Industrie légère) | 80 – 90 pi² | 1 500 – 2 200 GPD (5,68 – 8,33 m³/j) | 99,6% – 99,7% | 800 – 1 100 PSI | plates offshore, stations balnéaires boutique, bateaux de travail |
| 8,0″ x 40″ (Haute Rejet) | 380 – 400 m² | 6 000 – 9 000 GPD (22,7 – 34,1 m³/j) | 99,7% – 99,8% | 800 – 1 200 PSI | stations municipales, centrales électriques industrielles, grands resorts |
| 8,0″ x 40″ (Haute Rejet de Bore) | 400 – 440 m² | 7 500 – 11 000 GPD (28,4 – 41,6 m³/j) | 99,8% (93-96% Bore) | 800 – 1 200 PSI | Irrigation agricole, normes d'eau potable municipales |
Vérifications de correction de température et de remplacement
Les variations de température d'alimentation affectent la pression et le rejet. Utilisez ces vérifications lors de la spécification de nouvelles membranes ou du remplacement d'éléments anciens.
- Vérification d'eau froide : À 15°C, une pression d'alimentation plus élevée est nécessaire pour maintenir le GPD nominal car la viscosité de l'eau de mer augmente.
- Vérification de l'eau chaude : À 25°C, la pression d'alimentation requise diminue, mais la diffusion du sel augmente légèrement et le rejet peut diminuer.
- Remplacement d'héritage : Faire correspondre les éléments de remplacement par taille nominale, modèle et tableau de vaisseau — pas seulement par GPD évalué.
Adapter les configurations du système aux applications industrielles
L'emballage physique, l'empreinte et la modularité d'un système d'osmose inverse d'eau de mer dépendent de la logistique locale, des limitations d'espace et des délais de déploiement. L'équipement SWRO est généralement structuré en quatre configurations d'ingénierie principales :
| Configuration du système | Environnement opérationnel cible | Caractéristiques mécaniques et structurelles clés | Gamme de capacité typique |
|---|---|---|---|
| Désalinisateur marin compact | Yachts, navires commerciaux, bateaux de travail | Conception à cadre séparé ou monobloc, pompes de surpression à entraînement direct, composants en 316SS/Duplex | 0,5 – 15 m³/jour (130 – 4 000 GPD) |
| Système monté sur skid | Stations balnéaires, hôtels de plage, installations de traitement industrielles | Cadre en acier ouvert assemblé en usine, PLC centralisé, manifold de nettoyage CIP intégré | 20 – 1 000 m³/jour (5 200 – 264 000 GPD) |
| Système RO en conteneur | Plates-formes pétrolières en mer, réseaux électriques insulaires, camps miniers | Conteneur ISO isolé de 20ft/40ft, HVAC intégré, pré-câblé, résistant aux intempéries | 50 – 2 500 m³/jour (13 000 – 660 000 GPD) |
| Système mobile sur remorque | Réponse aux catastrophes, construction saisonnière, postes militaires | Remorque à traction routière, génération diesel embarquée, tuyaux d'aspiration à connexion rapide | 10 – 250 m³/jour (2 600 – 66 000 GPD) |
Configuration adaptée selon les conditions du site
- Site côtier permanent avec espace pour bâtiment : A système de traitement de l'eau monté sur skid offre des parcours de tuyauterie dégagés et un accès à 360 degrés aux récipients sous pression et aux accouplements de pompes lors du rechargement de membranes ou du changement de joints.
- Site exposé à la mer ou limité en infrastructure : Un système autonome système RO conteneurisé protège l’équipement de commutation, les VFD et les skid de dosage contre la brume salée corrosive tout en réduisant les travaux civils sur site à la préparation de la dalle et aux raccordements de tuyaux.
- Demande d’eau temporaire ou saisonnière : A système de traitement d'eau mobile ou dédié système de traitement d'eau d'urgence peut être expédié rapidement avant que l'infrastructure permanente ne soit financée.
- Grand développement municipal : Multi-rack système de traitement de l'eau clé en main les agencements supportent la prise d'entrée centralisée et les trains de contre-lavage automatisés.
Avantages et défis opérationnels du SWRO
Comprendre à la fois les forces opérationnelles et les exigences continues du système aide les gestionnaires d'installation à établir des budgets opérationnels réalistes et des flux de travail de maintenance.
Principaux avantages opérationnels
- Fiabilité indépendante du climat : Les systèmes SWRO offrent une approvisionnement en eau douce garanti, insensible aux variations de précipitations locales, aux sécheresses ou aux allocations d'approvisionnement municipales.
- Haute qualité du perméat : Les membranes polyamides multicouches agissent comme barrières physiques contre les ions dissous, microplastiques, bactéries, cystes et pathogènes marins, respectant systématiquement les normes internationales d'eau potable.
- Évolutivité modulaire : Contrairement aux grandes usines de dessalement thermique, les systèmes à membranes peuvent être étendus en ajoutant des vessels de pression parallèles ou des skid de membranes supplémentaires selon l'augmentation de la demande sur le site.
Défis opérationnels et mesures d'atténuation
- Consommation spécifique d'énergie : L'exploitation de pompes à haute pression nécessite une puissance importante, généralement de 2,5 à 4,0 kWh par mètre cube de perméat produit. Les ERD isobares modernes et les variateurs de fréquence minimisent la consommation électrique par gallon d'eau traitée.
- Gestion de l'élimination de la saumure : Le rejet de saumure concentrée, environ 65 000 à 75 000 mg/L TDS, doit être renvoyé à l'océan sans créer de zones mortes environnementales localisées. Les installations utilisent des diffuseurs immergés multi-port conçus pour accélérer la dilution de la saumure via les courants océaniques ambiants.
- Biofouling dans les eaux chaudes : Une activité biologique marine élevée dans les eaux tropicales accélère la formation de biofilm sur les surfaces de membranes. Cela nécessite des régimes structurés de nettoyage en place (CIP) et une oxydation/déchlorination soigneuse en amont des racks d'osmose inverse.
Que préparer avant la conception du système
Pour concevoir un système d'osmose inverse d'eau de mer efficace et rentable, les équipes d'ingénierie ont besoin de données complètes sur l'eau brute d'alimentation et les contraintes du site. Avant de demander une configuration de système ou une proposition d'équipement formelle, compilez les paramètres opérationnels suivants :
- Rapport sur la qualité de l'eau d'alimentation : Une analyse en laboratoire de l'eau source brute, incluant :
- Solides Dissous Totaux (TDS) et conductivité électrique
- Équilibre cation/anion (chlorure, sodium, calcium, magnésium, sulfate, bicarbonate)
- Carbone Organique Total (TOC), Demande Biologique en Oxygène (DBO), et Indice de Densité de Silt (SDI)
- Concentrations de silice, bore, fer, manganèse et sulfure d'hydrogène
- Plage de température : Températures minimales, moyennes et maximales de l'eau d'alimentation saisonnière, essentielles pour le dimensionnement des pompes à pression et la modélisation des membranes.
- Volume de perméat quotidien requis : Demande continue en m³/jour ou en gallons par jour (GPD), ainsi que les profils de demande horaire de pointe.
- Objectif de qualité du perméat : Application cible, comme l'eau potable conforme aux normes de l'OMS, l'utilisation agricole avec des limites strictes sur le bore, ou l'alimentation en chaudière à faible conductivité.
- Puissance électrique disponible : Tension sur site, fréquence, nombre de phases, marge de puissance disponible, et fiabilité de la source.
- Contraintes d'empreinte et de placement : Surface au sol disponible, préférence pour un conteneur intérieur ou extérieur, hauteur sous plafond pour l'extraction de la membrane, et limites de capacité de poids.
- Méthode de rejet de saumure : Options autorisées de rejet en mer, lignes de décharge par gravité ou zones de mélange côtières.
Soumettre une analyse complète de l'eau et un résumé opérationnel permet aux spécialistes techniques de WCT de réaliser des modèles détaillés de projection des membranes, d'établir des objectifs de récupération, et de configurer la pompe haute pression, l'ERD, et la chaîne de prétraitement en fonction des conditions de votre site.
Contactez l'équipe d'ingénierie pour examiner vos besoins en application ou demander une conception personnalisée de système SWRO.
Questions fréquemment posées
Quelle est la durée de vie typique d'un système d'osmose inverse d'eau de mer ?
Le cadre, les récipients sous pression en FRP, et la tuyauterie haute pression en Super Duplex durent généralement de 15 à 20 ans. Les membranes SWRO nécessitent généralement un remplacement tous les 3 à 5 ans, en fonction de la constance du prétraitement, de la charge en sédiments, et de la fréquence de nettoyage.
À quelle fréquence les membranes SWRO doivent-elles être nettoyées ?
L'entretien en place (CIP) est normalement effectué tous les 3 à 6 mois. Lancez un CIP lorsque le débit de perméat normalisé chute de 10% à 15%, la passage de sel augmente de 5% à 10%, ou que la différence de pression entre les étapes augmente de 15% par rapport à la ligne de base.
Un système SWRO peut-il traiter de l'eau saumâtre ?
Un système SWRO peut traiter de l'eau saumâtre avec une TDS inférieure à 10 000 mg/L, mais cela est inefficace. Les membranes d'eau de mer sont conçues pour une opération à plus de 800 PSI, tandis que les éléments d'osmose inverse pour eaux saumâtres fonctionnent à 150 à 300 PSI, ce qui réduit la puissance de pompage et le coût.
