A wastewater clarifier is often the threshold between a treatment plant that runs predictably and one that chokes on its own solids inventory.
When gravity settling fails to produce a clean overflow and a dense underflow, everything downstream-aeration, filtration, disinfection-loses its operating window.
This guide works through the design logic, stage-specific demands, hardware geometries, and the site data that drive a tight clarifier specification.

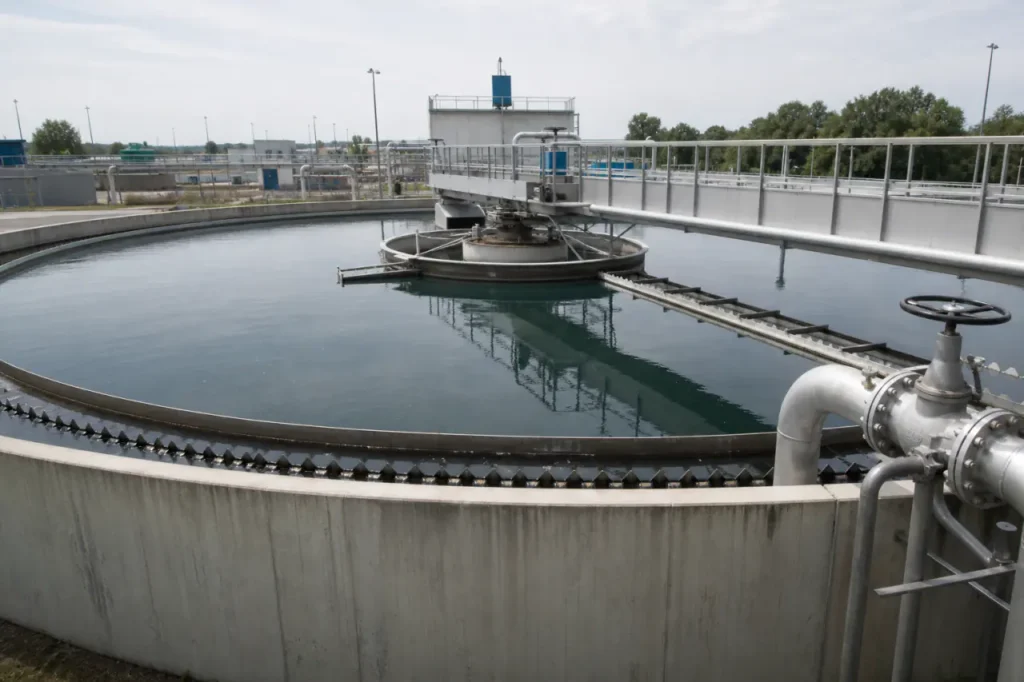

What is a Wastewater Clarifier & How It Works
Moderne wastewater clarifier systems are large, continuously operated sedimentation tanks that use gravity to separate suspended solids from a liquid stream.
The process yields two outputs: a clarified effluent that exits over weirs at the top, and a thickened sludge that concentrates at the bottom for removal.
In a municipal or industrial flow sheet, the clarifier sits between biological or chemical stages and the final solids-handling train.
Two hydraulic conditions control performance. The particle settling velocity must consistently exceed the upward liquid velocity created by the tank’s overflow rate. When those numbers invert-often during a peak wet-weather surge-solids carry over into the effluent.
The Mechanics of Gravity Sedimentation
In a continuously fed tank, particles settle into four zones:
- Clear supernatant at the top
- Hindered settling zone in the middle
- Transition zone
- Compaction zone at the floor
Type I settling (discrete particle settling) dominates in primary clarifiers; Type III (zone settling) is typical in secondary clarifiers where biological floc blankets form.
Designers target a surface overflow rate (SOR) that keeps the rise rate comfortably below the particle settling velocity.
A typical primary clarifier SOR falls in the range of 30-50 m3/m2·day at average flow, tightening to 20-30 m3/m2·day for secondary units handling lighter floc.
Exceed those numbers and the effluent launder becomes a solids bypass.
The Role of Enhanced Particle Flocculation
Raw wastewater contains a broad particle size distribution. Fine colloidal solids-clays, emulsified oils, low-density organics-settle slowly or not at all under gravity alone.
That’s why most plants inject a coagulant (iron or aluminum salts) or a long-chain polymer upstream of the clarifier. The chemicals bind small, stable particles into larger, denser flocs that settle two to five times faster.
Typical coagulant and flocculant families include:
- Iron salts (ferric chloride, ferric sulfate)
- Aluminum salts (alum, polyaluminum chloride)
- Organic polymers (anionic, cationic, or non-ionic)
Flocculation design matters. A poorly sized flocculation chamber that shears forming flocs wastes chemical cost without improving capture. In practice, operators verify floc size and settleability with a jar test that mirrors the plant’s mixing energy and detention time before tuning polymer dose.
Clarification primaire vs. clarification secondaire
Clarifiers appear at two distinct points in a conventional activated-sludge plant, and confusing the two leads directly to mis-specification.
Primary units receive raw sewage after screens and grit removal; secondary units receive mixed liquor from the aeration basin.
The solids type, loading, and required effluent quality are different, so the tank hydraulic design and mechanical hardware must match the stage.
| Paramètre | Primary Clarifier | Secondary Clarifier |
|---|---|---|
| Objectif du Processus | Reduce BOD/TSS load sent to aeration; separate heavy, raw settleables | Separate biological floc from treated effluent; return or waste sludge |
| Placement in Train | After preliminary treatment (screens/grit), before aeration | After aeration basin, before disinfection or filtration |
| cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits | cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits | cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits |
| cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits | cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits | cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits |
| cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits | cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits | Effluent typically <30 mg/L BOD and TSS (permit-dependent) |
Primary Clarifiers: Initial Solids Removal
A primary clarifier takes the first swing at the plant’s suspended solids and organic load. It captures the fast-settling fraction-grit that escaped the grit chamber, heavy organic particles, and floatable grease.
By pulling 30-40% of the BOD load out early, the clarifier lowers aeration energy demand and reduces the sludge age pressure on the biological stage. Scum skimmers and sludge hoppers operate at the same time, pulling floatables and settled solids toward collection troughs.
Primary sludge is typically pumped to gravity thickeners or directly to anaerobic digesters. Because this sludge is dense and often contains abrasive grit, the sludge removal mechanism (usually a chain-and-flight or rotating scraper) must tolerate grit wear.
Sedimentation tanks at this stage are often designed with a rectangular profile when shared-wall construction lowers civil cost on a compact site.
Secondary Clarifiers: Biological Floc Separation
The secondary clarifier does double duty: it must produce an effluent clean enough for discharge or filtration, and it must reliably thicken the settled activated sludge for return (RAS) or wasting (WAS).
Biological floc is fragile; high hydraulic turbulence or a fast-moving scraper can break floc into pin particles that wash over the weir.
That’s why secondary clarifiers are often designed with deeper sidewater depths (3.5-5 m) and conservative SORs, especially at peak flow.
A poorly sized secondary clarifier can lose its sludge blanket in a rain event. Once the blanket rises above the optimum 0.3-0.9 m depth and approaches the weirs, solids escape.
Many plants now install sludge blanket level monitors tied to RAS pump speed to keep the interface stable under variable flow.
Types of Clarifiers (Design and Technology Comparison)
Pour plant-scale clarifier applications, three physical geometries cover the majority of installations. The right shape depends less on tradition and more on available footprint, sludge characteristics, and the cost of civil construction.
| Clarifier Type | Empreinte | Sludge Removal Mechanism | Application idéale | Relative Capital Cost |
|---|---|---|---|---|
| Circular | Large diameter; typically 15-60 m for municipal units | Rotating scraper arms driven by a center column drive | Large municipal secondary clarification; high-capacity primary units | Medium to high (concrete basin, torque-loaded drive) |
| Rectangular | Long, narrow channels; allows common-wall construction | Chain-and-flight collectors or traveling bridge scrapers | Space-constrained retrofits; large plants with multiple units | Medium (shared walls reduce concrete volume) |
| Inclined Plate/Tube Settlers | Very compact; vertical stacked plates or tubes | Gravity hopper or screw auger; minimal mechanical movement | Industrial pretreatment; retrofit capacity upgrades; low-flow polishing | Lower equipment cost; may need upstream chemical coagulation |
Clarificateurs circulaires
Le circular clarifier mechanism relies on a center-fed or peripheral-fed inlet that radiates outward. Rotating scraper arms continuously push settled sludge toward a central hopper while a surface skimmer directs floatables to a scum box.
The drive unit, usually a low-speed gear reducer with a torque-sensing arm, is the single highest-maintenance component. If the scraper encounters a compacted sludge mound, torque spikes trigger an alarm or automatic rake lift.
Circular tanks work well when the site has square area to spare and when a single, high-capacity unit is preferred. They scale easily: diameters up to 60 m are common in large municipal secondary applications.
However, the radial flow geometry can create short-circuiting if the inlet baffle or stilling well isn’t sized correctly.
Rectangular Clarifiers
Rectangular clarifiers use long concrete channels, typically 3-6 m wide and up to 90 m long, with a chain-and-flight collector system. Flights drag settled sludge to a hopper at the influent end, while the return loop carries the flight back near the surface.
cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits.
cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits.
cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits.
cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits.
cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits
cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits.
cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits, où des tubes en forme de nid d'abeille offrent une grande surface en empilement vertical.
Ces systèmes atteignent un SOR équivalent à un clarificateur conventionnel beaucoup plus grand dans une empreinte d'environ un dixième de la taille.
Le compromis est la sensibilité à la qualité du floc. Sans un floc stable et bien formé provenant de la coagulation en amont, les particules légères contournent les plaques. Les clarificateurs à lamelles sont les plus courants dans la précipitation de hydroxydes métalliques industriels, le traitement des eaux de refroidissement, et comme amplificateurs de capacité en retrofit dans les bassins conventionnels existants.
Un nettoyage périodique à l'acide des packs de plaques est nécessaire pour éliminer l'accumulation de calcaire qui peut réduire la surface de décantation efficace.
Facteurs clés lors du choix d'un système de clarification
Le choix entre un système circulaire, rectangulaire ou à plaques dépend de trois limites interactives : la quantité d'eau à déplacer, l'espace disponible, et le comportement des solides à l'intérieur du bassin. La bonne sélection évite ces quatre erreurs de spécification courantes :
- Taux de charge hydraulique (TCH) et taux de débordement en surface lors du débit de pointe. Un clarificateur dimensionné pour un débit journalier moyen peut échouer lors d'une crue d'une heure. Les ingénieurs vérifient que le SOR de pointe reste en dessous de la vitesse de décantation de la taille critique des particules, généralement 30-50 m3/m2·jour pour les unités primaires et inférieur pour les unités secondaires. Si le débit de pluie de pointe double le débit moyen, le clarificateur peut nécessiter une surface plus grande ou un bassin d'égalisation en dérivation.
- Empreinte du site et contraintes civiles. Retrofit d'une unité rectangulaire dans une installation existante avec des largeurs de voie étroites peut être moins coûteux que de démolir des structures pour un bassin circulaire de grande taille. Dans les installations neuves, les bassins circulaires peuvent réduire la complexité mécanique. Toujours cartographier le rectangle ou le diamètre disponible avant de choisir une géométrie.
- Taux de charge en solides et gestion des boues. Un clarificateur qui décante bien les solides échoue toujours si le système d'élimination des boues ne peut pas déplacer la masse. Une unité primaire recevant des sables lourds nécessite un grattoir robuste ; une unité secondaire renvoyant le RAS à 50-100% du débit d'influence nécessite un entraînement capable de gérer un couple variable. Adapter la capacité de la pompe de sous-débit au volume de boues prévu, y compris la charge en solides lors des pics de débit.
- Matériaux de construction. Les bassins en béton avec des mécanismes en acier inoxydable 304 ou 316 sont la norme pour les installations municipales permanentes. Les sites industriels avec des eaux usées corrosives à pH faible ou des chlorures élevés nécessitent souvent des pièces en acier revêtu ou en duplex inox. Les clarificateurs en acier préfabriqué peuvent être soudés en usine et expédiés pour une mise en service rapide, mais peuvent nécessiter des anodes sacrificielles ou un revêtement époxy dans des environnements agressifs.
Avant de finaliser une sélection, vérifiez ces détails opérationnels :
- Réaliser un test en jarre sur un influent représentatif pour confirmer que la vitesse de décantation du floc correspond au SOR de conception.
- Modéliser l'hydraulique du clarificateur lors du débit de pluie de pointe pour éliminer les chemins de court-circuit.
- Confirmer que la capacité en couple du système d'élimination des boues répond à la charge en solides prévue lors des pics.
- Vérifiez que les matériaux de construction (MOC) résistent au potentiel corrosif de la chimie des eaux usées.
Meilleures pratiques d'entretien du clarificateur
La plupart des temps d'arrêt du clarificateur proviennent du système d'entraînement mécanique ou du train d'élimination des boues. Un programme d'entretien préventif régulier qui inspecte ces trois sous-systèmes pendant les périodes de faible débit évite l'intervention nocturne.
Unités d'entraînement et surveillance du couple
Un entretien de routine de l'entraînement prévient la source la plus courante d'arrêt du clarificateur. Les vérifications clés incluent :
- Retirez la condensat du boîtier d'entraînement ; l'eau dans l'huile dégrade rapidement les engrenages.
- Lubrifiez le roulement principal et l'engrenage conique selon l'intervalle du fabricant (généralement toutes les 400-800 heures d'exploitation).
- Surveillez les lectures de couple chaque semaine. Une tendance à la hausse peut indiquer une boue compactée ou un blocage mécanique.
- Si équipé d'une levée automatique de la râteau, faites-la fonctionner en cycle et vérifiez qu'elle se déplace librement sans coincement.
Entretien du système d'élimination des boues
Dans les bassins rectangulaires, les systèmes à chaîne et à volée nécessitent des vérifications de tension mensuelles. Une chaîne lâche peut sauter une roue dentée et bloquer le collecteur. Inspectez les bandes d'usure et les revêtements de rail pour détecter un amincissement ; remplacez-les lorsqu'ils atteignent la moitié de leur épaisseur d'origine.
Pour les bras de raclage rotatifs, inspectez les lames de raclage et remplacez-les lorsqu'elles ne contactent plus complètement le sol en pente. Un écart de quelques millimètres laisse une couche de boue qui finit par devenir septique, provoquant des odeurs et des problèmes de floc flottant en amont.
Nettoyage du déversoir d'effluent et de la conduite de décharge
Une charge inégale du déversoir crée des courants locaux à haute vitesse qui entraînent les solides par-dessus le bord. La croissance d'algues sur les déversoirs en V augmente la hauteur effective du déversoir, concentre le flux vers les sections à nettoyer et déforme le profil hydraulique du bassin.
Un nettoyage bi-hebdomadaire à la brosse combiné à un lavage à haute pression occasionnel maintient les déversoirs au niveau. Dans les installations extérieures, l'ajout d'une couverture en aluminium réduit la lumière du soleil et ralentit la repousse des algues entre les interventions.
Ce qu'il faut préparer avant la conception et le dimensionnement du système
Une spécification de clarificateur n'est aussi précise que les données du site sur lesquelles elle est basée. Avant de passer à la conception détaillée, rassemblez les points de charge suivants afin que l'équipe d'application puisse dimensionner correctement la géométrie du bassin, le couple d'entraînement et la capacité d'élimination des boues.
- Débit moyen quotidien et débit en heure de pointe, ainsi que le profil de débit diurne si celui-ci fluctue de plus de 30% par rapport à la moyenne.
- Concentrations en TSS et BOD en entrée, y compris une limite haute saisonnière et une valeur basse typique pour établir la plage de conception.
- Dimensions de l'empreinte du site disponible - pas seulement la superficie du bassin, mais aussi l'accès pour la tuyauterie de la pompe à boues et la dégagement pour la grue de maintenance future.
- Chemin de traitement des boues existant : où seront pompés les boues primaires/secundaires, et à quelle distance/hauteur statique ?
- Produits chimiques de prétraitement chimique (coagulant et types de polymères) déjà utilisés, afin que le caractère de décantation puisse être référencé dans un test en jarre.
Lorsque vous êtes prêt à passer de la disposition préliminaire à une spécification dimensionnée, nos ingénieurs d'application peuvent élaborer une configuration correspondant à vos contraintes hydrauliques et à votre enveloppe de charge mécanique.
Envoyez la fiche technique, et nous commencerons la discussion sur la dimensionnement avec une esquisse de flux de processus et une estimation de la charge de couple.
