Une conception précise de bassin de décantation repose sur la traduction de la dynamique des fluides en une séparation contrôlable entre solides et liquides par gravité. La dimension d’un clarificateur primaire ou secondaire nécessite un équilibre entre la vitesse de décantation des solides en suspension, la charge hydraulique de surface et les limites d’accumulation de boues pour éliminer le transport de particules.
Paramètres de conception primaires et critères opérationnels
La performance du bassin de décantation dépend principalement du taux de charge hydraulique de surface plutôt que de la profondeur brute du liquide. Lors de la dimension d’un clarificateur, les ingénieurs évaluent les débits horaires de pointe par rapport aux vitesses de décantation terminale des particules.
Pour que la décantation gravitaire se produise, la vitesse du fluide vers le haut doit rester inférieure à la vitesse de décantation discrète ou floculante des particules cibles. Une surcharge excessive de surface force les solides en suspension légers à passer au-dessus des déversoirs d’effluent.
Variables clés de dimensionnement : débit de déversement vs temps de retention
Le taux de charge de surface définit le volume d’eaux usées appliqué par unité de surface du bassin par jour. Les valeurs typiques varient de 15 à 30 m3/(m2 jour) pour les clarificateurs primaires.
Le temps de retention hydraulique régit le temps de contact offert pour que les particules se déposent dans la trémie du fond. Alors que la décantation discrète repose uniquement sur la vitesse de décantation, la décantation floculante utilise les calculs du taux de charge hydraulique de surface ainsi que des courbes d’élimination empirique.
| Paramètre | Norme pour clarificateur primaire | Norme pour clarificateur secondaire | Signification de la conception |
|---|---|---|---|
| Taux de charge hydraulique de surface (m3/m2 jour) | 24 – 32 | 16 – 24 | Détermine la surface nécessaire en surface |
| Temps de retention hydraulique (heures) | 1,5 – 2,5 | 2,0 – 4,0 | Assure un temps suffisant pour que les particules atteignent le fond |
| Taux de chargement du déversoir (m3/m jour) | 120 – 180 | 90 – 150 | Empêche la vitesse élevée localisée près des canaux d'effluent |
| Profondeur d'eau latérale (mètres) | 3,0 – 4,5 | 3,5 – 5,0 | Fournit une zone de décantation claire au-dessus de la couche de boues |
Une forte charge en solides dans les clarificateurs secondaires nécessite des eaux latérales plus profondes pour isoler la couche de boues de la zone de décantation. Des débits de surcharge inférieurs empêchent les flocs biologiques légers de s'échapper lors des pics diurnes.
Bassins de décantation rectangulaires vs. cylindriques
Le choix de la géométrie du bassin modifie le retrait mécanique des boues, l'efficacité de l'empreinte au sol et les schémas de distribution du flux. Les usines comparant une configuration continue DAF contre bassin de décantation doivent d'abord choisir la géométrie du clarificateur appropriée.
Bassins de décantation rectangulaires (écoulement en bouchon)
Un bassin de décantation rectangulaire fonctionne selon une dynamique d'écoulement en bouchon, dirigeant l'eau uniformément depuis le mur d'entrée vers le déversoir de sortie. Cette configuration permet une construction avec un mur commun, réduisant la consommation de terrain et les coûts des travaux civils.
Pour éviter le court-circuitage, les bassins rectangulaires maintiennent un rapport longueur/largeur minimum de 4:1. Maintenir un rapport d'aspect de 4:1 à 6:1 garantit que la distribution du flux en section transversale reste stable à travers différentes vitesses d'entrée.
L'ajout de modules de plaques à haute densité ou emballage de tube incliné les systèmes peuvent multiplier la surface de décantation efficace dans des empreintes rectangulaires, réduisant le volume de réservoir requis jusqu'à 50 pour cent.

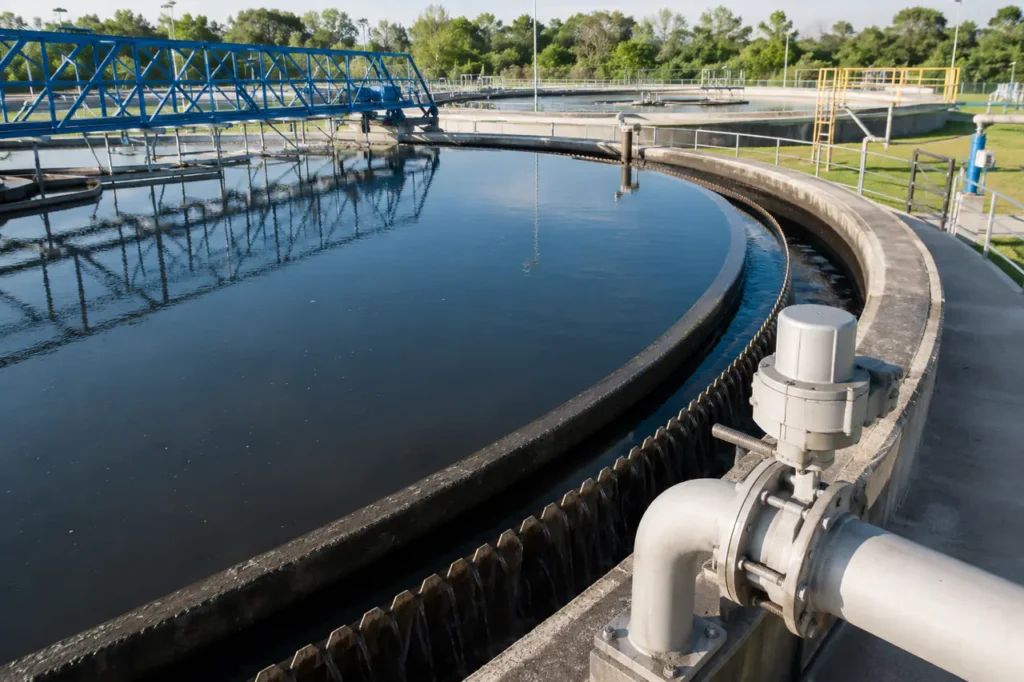

Clarificateurs circulaires (écoulement radial)
Les clarificateurs circulaires utilisent un écoulement radial, alimentant les eaux usées brutes par un puisard de distribution central et s'étendant vers l'extérieur jusqu'à un déversoir périphérique. La vitesse diminue naturellement à mesure que le rayon augmente, facilitant la décantation des particules.
Les racleurs mécaniques de boues tournent autour d'un arbre de transmission central, poussant les solides décantés vers un puisard central. Cette élimination continue minimise le temps de retention des boues et empêche la formation de gaz septiques dans les stations municipales.
| Facteur de conception | Bassine de décantation rectangulaire | Clarificateur circulaire |
|---|---|---|
| Pattern d'écoulement hydraulique | Flux en bouchon avec trajectoire linéaire | Écoulement radial s'étendant depuis le puisard central |
| Efficacité de l'empreinte | Efficacité élevée grâce aux constructions à murs communs | Nécessite des empreintes isolées et un espacement |
| Mécanismes de collecte de boues | Nettoyeurs à chaîne et à palettes ou ponts mobiles | Bras de raclage rotatifs centraux avec lames inférieures |
| Résistance aux perturbations à l'entrée | Sensible à la configuration des déflecteurs d'entrée | Zone de décélération radiale très stable |
L'évaluation des compromis géométriques avant la fixation des plans civils évite des reconceptions structurelles coûteuses tard dans la conception de l'usine :
- Choisissez des bassins rectangulaires lorsque le terrain est fortement contraint ou qu'une expansion parallèle multi-bassins est prévue.
- Choisissez des clarificateurs circulaires lorsque le raclage mécanique continu et à faible maintenance des boues est un objectif opérationnel principal.
- Optez pour des rétrofits de décanteurs tubulaires dans des configurations rectangulaires lors de la mise à niveau de la capacité hydraulique de l'usine de traitement dans les bassins civils existants.
Processus de calcul d'ingénierie étape par étape
Le calcul du clarificateur part des débits hydrauliques de pointe jusqu'à la dimension de la surface, la sélection de la profondeur, la géométrie du rapport d'aspect et la validation de la vitesse de nettoyage.
Standard municipal et industriel conception d'usine de traitement des eaux usées suivant une séquence mathématique linéaire pour garantir les limites de concentration en solides dans l'effluent.
1. Calcul de la surface requise
Le calcul principal de la surface utilise le débit horaire de pointe et les limites de taux de débordement de conception. La surface détermine si la vitesse de décantation des solides en suspension dépasse la vitesse ascendante du liquide.
- Formule : Surface (A) = Q_pointe / Taux de débordement
- Q_pointe : Débit de pointe maximal de conception (m3/jour ou m3/h)
- Taux de débordement : Taux de charge hydraulique cible (m3/m2 jour)
Si le débit de pointe de conception est de 12 000 m3/jour et que le taux de débordement maximal autorisé est de 30 m3/m2 jour, la surface totale doit être d'au moins 400 mètres carrés sur les bassins opérationnels.
2. Détermination du volume et de la profondeur du bassin
Le volume total du bassin est calculé en utilisant le temps de retention hydraulique cible dans des conditions de débit journalier moyen pour assurer une clarification physique complète.
- Formule : Volume du bassin (V) = Q_moy * TPH
- Q_moy : Débit journalier de conception moyen (m3/h)
- TPH : Temps de retention hydraulique requis (heures)
La profondeur d'eau latérale est égale au volume divisé par la surface. Les concepteurs ajoutent ensuite des marges obligatoires pour le volume d'accumulation de boues, la marge de surface pour le liquide clair, et la profondeur de libreboard.
- Zone de profondeur de décantation claire : 2,0 à 3,0 mètres
- Zone d'accumulation de stockage de boues : 0,5 à 1,5 mètres
- Marge de libreboard structurel : 0,3 à 0,6 mètres au-dessus du niveau d'eau maximal
3. Dimensionnement (Longueur, Largeur ou Diamètre)
Après avoir établi la surface totale, les ingénieurs sélectionnent les dimensions du clarificateur en utilisant des ratios structurels standard et les limites mécaniques de l'équipement.
- Bassins rectangulaires : Définir la largeur (W) en fonction des portées du mécanisme de raclage (3 à 10 mètres). Calculer la longueur (L = A / W) et vérifier que le rapport L:W est d'au moins 4:1.
- Clarificateurs circulaires : Calculer le diamètre D = sqrt((4 * A) / 3,14159). Vérifier que D se situe dans les limites standard du mécanisme d'entraînement (6 à 45 mètres).
- Distribution multi-unités : Diviser la surface totale calculée en au moins deux unités parallèles pour la redondance en maintenance.
4. Calcul de la vitesse d'écoulement et de la longueur du déversoir
La vitesse d'écoulement horizontale doit rester en dessous de la vitesse critique de nettoyage pour éviter que les boues déposées ne soient remises en suspension dans le flux d'effluent.
- Vitesse horizontale : v_h = Q_peak / (Largeur totale * Profondeur)
- Limite de vitesse : Maintenez v_h en dessous de 0,005 m/s pour éviter l'érosion du lit
- Taux de chargement du déversoir : WLR = Q_peak / Longueur totale du déversoir
- Limite de longueur du déversoir : Si WLR dépasse 150 m3/m par jour, ajouter un périmètre interne ou des launders à doigts
Spécifications de la zone d'entrée et de sortie
L'hydraulique aux limites du bassin détermine l'efficacité réelle. Une dissipation insuffisante à l'entrée ou des vitesses de débordement élevées du déversoir contournent les volumes de décantation efficaces.
La structure d'entrée doit répartir uniformément le flux entrant sur toute la section transversale pour maintenir des vitesses de décantation uniformes et éviter les zones mortes.
Conception des déflecteurs d'entrée et dissipation d'énergie
L'influent brut entre avec une énergie cinétique importante. Une entrée sans déflecteur crée des courants de jet qui balayent directement le fond du bassin, provoquant un court-circuit extrême.
Des déflecteurs cibles bien conçus et des murs perforés transforment la momentum concentrée du pipeline en une front de vitesse planaire uniforme à travers la section transversale.
- Profondeur du déflecteur immergé : Étendre de 0,5 à 1,0 m sous la surface du liquide.
- Porosité du mur perforé : Viser 10 à 20 pour cent de la surface totale ouverte avec des diamètres de port espacés uniformément.
- Vitesse du puits central (circulaire) : Maintenir les vitesses de dissipation d'énergie du puits en dessous de 0,4 m/s pour préserver l'intégrité du floc.
Conception des déversoirs de sortie et des caniveaux d'effluent
Les zones de sortie d'effluent utilisent des déversoirs en V (généralement des V-notches à 90 degrés espacées de 150 à 300 mm) pour maintenir des débits uniformes tout au long du périmètre ou de la longueur du caniveau.
L'installation de caniveaux d'effluent à double face augmente la longueur disponible du déversoir, supprimant efficacement les vitesses locales de crête lors des flux de pointe en période humide.
Conception du stockage et du mécanisme de raclage des boues
Les systèmes mécaniques de traitement des boues doivent adapter les taux de charge en solides pour extraire les boues accumulées avant la génération de gaz septique ou le lessivage.
Dans un processus primaire typique installation de traitement de l'eau par sédimentation les boues clarifiées s'accumulent rapidement près de l'entrée, nécessitant des cuves de collecte profondes dédiées.
Géométrie de la pente du fond et dimensionnement des cuves à boues
La géométrie du fond du clarificateur doit encourager les solides déposés vers les bassins d'extraction sans créer de poches stagnantes ni nécessiter de rinçages manuels excessifs.
- Pente rectangulaire du fond : pente de 1 à 2 % inclinée vers le bas en direction de la cuve d'entrée.
- Angles des parois de la cuve rectangulaire : minimum 50 à 60 degrés par rapport à l'horizontale pour assurer la consolidation des boues par gravité.
- Pente du fond du réservoir circulaire : 1:12 (environ 8 %) inclinée continuellement vers l'intérieur vers une fosse à boues centrale.
Choix du mécanisme de raclage mécanique
Les équipements de raclage mécanique continu maintiennent les boues en mouvement vers les lignes de décharge tout en empêchant l'accumulation de solides toxiques ou septiques.
- Collecteurs à ailettes et chaînes : chaînes non métalliques et ailes en plastique qui traînent en permanence les boues du fond vers les cuves tout en raclant la mousse de surface.
- Racleurs à pont mobile : couvrent des bassins rectangulaires et traînent périodiquement des racloirs de fond ; idéaux pour les installations à plusieurs baies larges.
- Bras de collecte rotatifs : structures en treillis dans des réservoirs circulaires équipés de lames en néoprène qui balayent les solides déposés vers les bassins centraux.
Conformité du site et normes de construction
Les spécifications d'ingénierie doivent intégrer les marges réglementaires locales, la capacité maximale de surcharge en période humide, et les tests de vérification structurelle.
Les codes environnementaux municipaux appliquent des normes hydrauliques de base pour prévenir les débordements non traités lors d'événements météorologiques extrêmes. Suivre les protocoles établis conception de systèmes d’eau industriels assure la conformité opérationnelle à long terme.
Redondance opérationnelle et vérification de maintenance
Les cadres réglementaires permettent rarement des conceptions de sédimentation à unité unique pour les installations de décharge continue. Les plans d'ingénierie du site doivent inclure des vérifications de redondance structurelle et mécanique avant l'approbation finale.
- Nombre de trains parallèles : Fournir une configuration minimale à deux trains parallèles (deux réservoirs d'une capacité maximale totale de 50% chacun).
- Débordement de déviation d'urgence : Dimensionner les déversoirs d'urgence pour détourner en toute sécurité les excès de crues vers des bassins d'égalisation.
- Test de pression hydrostatique : Exiger des tests de maintien de pression hydrostatique de 24 à 48 heures pour les bassins en béton avant la mise en service mécanique.
- Vérifications de prévention de l'érosion : Vérifier que les vitesses horizontales restent inférieures à 150% lors de la charge hydraulique maximale pour éviter les violations des limites de solides d'effluent.
