Les améliorations des installations font souvent face à des limites rigides du site, à une turbidité fluctuante de l'effluent entrant et à des limites strictes de rejet. L'intégration d'une solution moderne clarificateur à taux élevé permet aux installations industrielles et aux usines municipales d'élargir leur capacité hydraulique sans engager de nouveaux travaux civils ni acquérir des terrains supplémentaires.

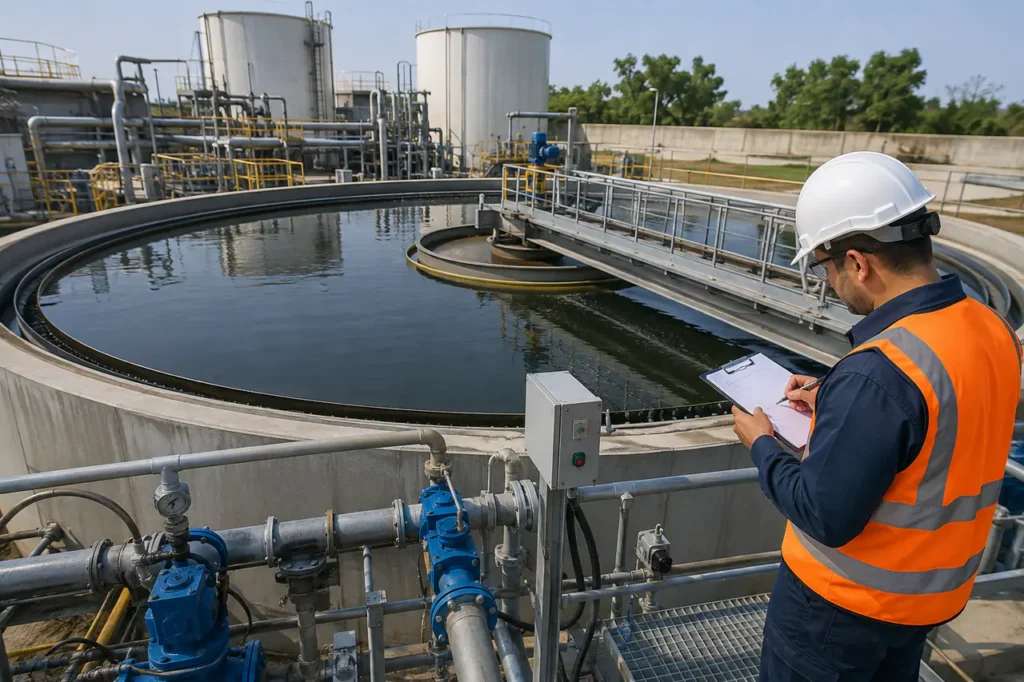

Le cas d'ingénierie : Clarification à haute capacité contre clarification conventionnelle
Les clarificateurs à haut débit atteignent des débits de surface 4 à 8 fois supérieurs à ceux des bassins de décantation gravitaire conventionnels.
En fonctionnant à des débits croissants de 5 à plus de 15 gpm/pied carré (12 à 36 m/h) par rapport aux taux de sédimentation gravitaire standard de 0,5 à 1,5 gpm/pied carré, ces systèmes compacts réduisent considérablement l'empreinte au sol.
Le décantation conventionnelle repose strictement sur la loi de Stokes, où des particules discrètes ou floculentes se déposent sous la gravité naturelle dans de grands bassins en béton.
Cela nécessite de longs temps de retention hydraulique (généralement de 2 à 4 heures) et de grandes surfaces. En revanche, la clarification à haut débit modifie la vitesse de sédimentation des particules en ajoutant du ballast, en injectant des microbulles ou en utilisant une géométrie de décanteur à plaques inclinées/tubes.
L'évaluation d'une mise à niveau consiste à équilibrer la réduction de l'empreinte contre les compromis opérationnels. Alors que les bassins conventionnels nécessitent une dose chimique minimale et une faible intervention de l'opérateur, les unités à haut débit requièrent une coagulation précise, une alimentation automatisée en polymères et une gestion continue des solides.
Comprendre comment ces paramètres opérationnels évoluent est essentiel lors de l’évaluation d’un Débit hydraulique du clarificateur ou en remplaçant un vieillissant Clarificateur circulaire de traitement de l'eau bassin.
| Paramètre de performance | Clarificateur gravitaire conventionnel | Décanteur à plaques à lamelles / Tube | Floculation ballastée par microsable | Flottation par air dissous à haute efficacité (DAF) | Épaississant à contact solide à haut débit |
|---|---|---|---|---|---|
| Taux de débordement en surface (gpm/m²) | 0,5 – 1,2 | 2,0 – 4,0 | 15,0 – 30,0 | 8,0 – 15,0 | 4,0 – 8,0 |
| Temps de retention hydraulique (min) | 120 – 240 | 45 – 60 | 10 – 15 | 10 – 20 | 60 – 90 |
| Empreinte par rapport au conventionnel | 100% (Référence) | 25% – 40% | 5% – 15% | 10% – 20% | 20% – 30% |
| Objectif de turbidité de l'effluent (NTU) | 2,0 – 10,0 | 1,0 – 5,0 | < 0,5 | < 1,0 | 1,0 – 5,0 |
| Besoins en conditionnement chimique | Faible (Coagulation de base) | Modéré | Élevé (Coagulant + Polymère) | Modéré à élevé | Modéré (Chaux/Polymères) |
| Complexité mécanique et de contrôle | Faible | Faible à modérée | Élevé (boucle d'hydrocyclone) | Élevé (Saturateur & Skimmer) | Modéré (Recirculation par conduite) |
Le choix entre ces systèmes dépend des caractéristiques de l'eau brute. Des débits de débordement élevés réduisent les coûts civils mais augmentent la dépendance à la dosage automatique de produits chimiques, à l'apport d'énergie et à l'équipement de traitement des boues.
Technologies de Clarificateurs à Haute Capacité de Noyau
Les mécanismes de clarification à haute capacité se répartissent en trois architectures d'ingénierie principales. Chacune résout une contrainte spécifique de vitesse de sédimentation en utilisant une méthode mécanique et physique distincte.
Floculation ballastée par microsable
La floculation ballastée par microsable introduit du microsable (100 à 150 microns, densité spécifique ~2,65) avec un coagulant et un polymère de haut poids moléculaire dans des cuves de mélange rapide. Le microsable agit comme un noyau porteur lourd, se liant aux solides en suspension pour créer des micro-flocs denses.
Ces flocs ballastés entrent dans une zone de décantation lamellaire avec des vitesses de sédimentation dépassant 40 m/h. Les solides lourds se déposent rapidement dans une trémie de sous-débit.
Les boues sont pompées vers un collecteur de hydrocyclones qui sépare le sable des boues résiduelles concentrées, recyclant le sable en continu vers le réservoir de mélange.
Ce procédé offre des temps de retention courts (moins de 15 minutes) et gère les pics de turbidité de l'eau brute de 20 NTU à plus de 1 500 NTU sans compromettre la qualité de l'effluent.
Les opérateurs doivent surveiller l'usure des liners de hydrocyclones, l'érosion des pompes à sable, et assurer une dose constante de polymère pour éviter le transport de sable vers les filtres en aval.
cURL Too many subrequests by single Worker invocation. To configure this limit, refer to https://developers.cloudflare.com/workers/wrangler/configuration/#limits
La flottation par air dissous inverse la décantation gravitaire traditionnelle en utilisant l'air comme médium de séparation. Des flux de recyclage à haute pression (4 à 6 bar) saturés en air sont dépressurisés dans la zone de flottation via des buses spéciales, générant des nuages denses de microbulles (30 à 50 microns).
Ces bulles se fixent aux flocs chimiques, créant un composite flottant avec une densité spécifique effective faible. La boue flottée forme une couche lourde en surface, qui est enlevée en continu par des skimmers mécaniques à vitesse zéro, tandis que l'effluent clarifié s'écoule par des canalisations de sortie inférieures.
Les systèmes DAF à haute capacité excellent dans l'élimination des solides en suspension de faible densité, de la matière organique légère, des huiles/graisses et des proliférations d'algues saisonnières. L'évaluation DAF contre Clarificateur des options révèle que le DAF offre des performances supérieures lors du traitement des eaux de surface à faible turbidité et fortement colorées, qui génèrent des flocs légers et résistants à la flottation.
Épaississeurs de Boues à Haute Capacité (Contact Solide)
Les épaississeurs à haute capacité par contact solide combinent réaction chimique, floculation, clarification et compactage des boues dans un seul réservoir. Un tube de tirage central avec un agitateur à vitesse variable interne recircule les solides de boue pré-formés vers l'eau brute entrante à des ratios jusqu'à 4:1.
Cette recirculation augmente la fréquence de collision des particules, formant des couches de boue denses et auto-filtrantes. Les solides lourds se déposent dans une zone de compactage inférieure équipée de mécanismes de râteau à double bras, permettant d'obtenir des concentrations de solides en sortie jusqu'à 3% à 10% en poids sec.
En produisant de la boue concentrée directement à partir de la sortie de l'épurateur, les installations éliminent les besoins en capital et en espace d'un réservoir épaississeur gravitaire séparé. Cela rend les unités de contact solide préférables pour les précipitations importantes, la softening au chaux, et le traitement des eaux usées FGD.
Matricule de correspondance d'application : Sélection du système approprié
L'appariement des conditions du processus avec la bonne technologie permet d'éviter les échecs courants des startups, tels que le colmatage prématuré des plaques, la surdosage chimique ou la turbidité élevée résiduelle.
| Type de technologie | Caractéristiques idéales de l'eau brute | Limites typiques de l'eau brute | Qualité cible de l'effluent | Limitation clé du processus |
|---|---|---|---|---|
| Floculation ballastée par microsable | Variabilité élevée du TSS, pics rapides de turbidité, prises d'eau municipales à basse température | TSS : 50 – 2 000+ mg/L Turbidité : jusqu'à 3 000 NTU |
Turbidité < 0,5 NTU TSS < 5 mg/L |
Nécessite une alimentation continue en polymère ; usure mécanique des pompes de recyclage du sable |
| Flottation par air dissous à haute capacité | Bloom de algues, flocs organiques de faible densité, huile / graisse, TOC élevé / couleur | TSS : 20 – 500 mg/L Huile / Graisse : < 100 mg/L |
Turbidité < 1,0 NTU TSS < 10 mg/L |
Inadapté pour les sables/graviers inorganiques lourds ; nécessite une énergie de recyclage élevée |
| Contact Solide / Épaississeur à haute capacité | Détournement de lime, précipitation de métaux lourds, contrôle de l'entartrage, eaux de ruissellement minier | DCO : 500 – 10 000+ mg/L Dureté / Métaux Lourds |
Turbidité < 5,0 NTU Sous-débit : 3 – 10% Solides |
Nécessite un débit d'alimentation stable ; sensible aux surtensions hydrauliques soudaines |
| Bassins à lamelles / décanteur à tubes | TSS inorganiques faibles à modérées, améliorations du clarificateur municipal secondaire | DCO : 50 – 500 mg/L Turbidité < 300 NTU |
Turbidité < 2,0 NTU DCO < 15 mg/L |
Assiettes sales si la boue est collante ; une distribution hydraulique délicate est requise |
Eau potable municipale & Eau de surface
Les stations de traitement des eaux de surface municipales doivent respecter des réglementations strictes en matière d'eau potable, y compris la règle améliorée de traitement de surface à long terme 1 (LT1ESWTR). Ces réglementations imposent des barrières multiples contre la passage de pathogènes, nécessitant une turbidité de l'effluent du clarificateur constante en dessous de 0,5 NTU avant la filtration sur média.
Lors du choix d'une Station de traitement des eaux municipale Clarificateur, la floculation ballastée offre une barrière robuste contre les inondations éclair et les ralentissements de la décantation en eau froide. L'agrégation rapide des particules permet aux usines de maintenir une production élevée en MGD malgré des changements soudains de la turbidité du fleuve sans risquer de colmatage des filtres.
Élimination des algues & des solides à faible densité
Les réservoirs et plans d'eau ouverts connaissent fréquemment des proliférations saisonnières d'algues. Les cyanobactéries et la matière organique naturelle ont une faible densité spécifique, ce qui les fait flotter ou rester en suspension dans les décanteurs gravitaires conventionnels, entraînant un colmatage rapide des filtres et des problèmes de goût/odeur.
Les systèmes DAF à haute capacité réalisent une élimination de 90% à 99% des cellules d'algues en faisant flotter les cellules à l'aide de microbulles. L'élimination des algues intactes empêche la rupture cellulaire, évitant la libération de toxines intracellulaires et de composés de goût et d'odeur (MIB et Geosmine) dans le flux du processus.
Eaux usées industrielles à haute vitesse
La fabrication lourde, l'exploitation minière, la finition des métaux et la production d'énergie génèrent des eaux usées industrielles denses contenant des métaux lourds, des sulfates et des composés de calcaire. Ces flux nécessitent la précipitation des contaminants dissous en solides en suspension denses.
Dans les applications industrielles lourdes, la combinaison d'une Solution de recyclage des eaux industrielles vs Comparaison du traitement traditionnel met en évidence les avantages des épaississeurs à haute capacité par rapport aux décanteurs standards.
Les installations exploitant un Clarificateur d'eaux usées ou un système de traitement des eaux Clarificateur spécialisé peuvent réaliser une neutralisation chimique, une clarification et une déshydratation des boues en un seul processus compact.
Paramètres de conception critiques et variables opérationnelles
La réussite de l'exécution repose sur la précision de la spécification des variables d'intégration hydraulique, chimique et mécanique lors de la conception initiale.
Chargement de surface et taux de montée
La surface effective d'une unité à haut débit détermine son plafond hydraulique. Pour les décanteurs à plaques lamellaire, la surface horizontale projetée est calculée en utilisant l'angle de la plaque, la longueur et l'espacement :
Aeff = Aempreinte × (1 + n × cos(θ))
Où n représente le nombre de plaques empilées et θ est l'angle d'inclinaison (généralement entre 55 et 60 degrés).
Maintenir un flux laminaire entre les plaques nécessite de garder le nombre de Reynolds (Re) en dessous de 500 et le nombre de Froude (Fr) au-dessus de 10-5 pour éviter les courts-circuits internes et la réentrée des solides décantés.
Conditionnement chimique et sélection de polymères
La clarification à haut débit repose fortement sur la cinétique des réactions chimiques. Sans une dose optimale de coagulants et de polymères, les micro-flocs seront shearés à haute vitesse, détruisant l'efficacité de la clarification.
- Coagulation primaire : Le sulfate d'aluminium, le chlorure de polyaluminium (PAC) ou le chlorure ferrique neutralisent les charges négatives de surface, favorisant la formation initiale de pin-flocs dans les zones de mélange rapide (valeur G : 500 à 1 000 s-1).
- Pontage par floculation : Des polymères anioniques ou cationiques de haut poids moléculaire sont ajoutés dans les zones de mélange lent secondaires (valeur G : 50 à 100 s-1) pour former de gros flocs résistants à la shear.
- Contrôle de la Dosage : Les moniteurs de courant en flux continu automatisés et la rétroaction en turbidité en ligne ajustent en continu la dose de produits chimiques pour éviter le gaspillage dû à une sous- ou sur-dosage.
Optimisation de l'empreinte et considérations de rénovation
La modernisation des installations d'eau existantes offre rarement un espace libre pour de nouvelles constructions civiles. La rénovation des bassins en béton existants avec du matériel interne à haut débit est une solution économique pour augmenter la capacité de l'usine en MGD dans la configuration actuelle.
Les ingénieurs peuvent remplacer les mécanismes de râteau usés dans les bassins rectangulaires ou circulaires existants par des packs de plaques lamellaire en acier inoxydable ou des collecteurs DAF à haut débit. Cette conversion quadruple la capacité de traitement de l'usine sans ajouter de nouvelles parois de bassin, ce qui permet d'économiser des dépenses civiles substantielles.
La modernisation des lignes d'alimentation et de boues nécessite de faire correspondre les profils de perte de charge. L'installation de pompes d'alimentation robustes, comme la Pompe haute pression Wct Cdlfcdh pour le traitement des eaux usées, garantit une distribution fiable du débit à travers les collecteurs internes et maintient des pressions de saturation stables dans les boucles de dissolution d'air à haut débit.
Exigences d'intégration du système et de tests pilotes
Étant donné que les clarificateurs à haut débit fonctionnent avec des temps de retention hydraulique courts, ils sont sensibles aux variations de la qualité de l'eau brute et aux erreurs de dosage chimique. Les tests en jarre et les démonstrations sur skid pilote sont des étapes essentielles avant la spécification pour établir des paramètres opérationnels précis avant un achat à grande échelle.
Collectez les données de référence opérationnelle suivantes avant de finaliser les dimensions du système ou de spécifier les garanties de processus :
- Gamme de qualité de l'eau brute : Recueillez les enregistrements historiques minimum, moyen et maximum pour la température de l'eau, le pH, la conductivité, la TSS, le carbone organique total (TOC) et les pics saisonniers de turbidité.
- Tests en bioréacteur à l'échelle de laboratoire : Réalisez des tests en bioréacteur à l'aide de l'eau du site pour déterminer les types de coagulants optimaux, les taux de dosage, les points de consigne du pH, les types de polymères et la vitesse de décantation du pin-floc.
- Conditions hydrauliques de référence : Établissez les débits horaires minimum, de conception et de pointe (MGD ou m3/h), la hauteur de charge gravitaire disponible et les limites d'altitude en aval.
- Objectifs de déshydratation des boues : Définissez les cibles de concentration en solides en sous-flux, les volumes de production quotidienne de boues et les exigences d'élimination pour les presses à filtre ou centrifugeuses en aval.
- Évaluation du skid pilote : Faites fonctionner une unité pilote mobile, conteneurisée à haut débit sur site pendant 2 à 4 semaines lors de conditions d'eau brute difficiles (telles que des blooms d'algues saisonniers ou des inondations) pour vérifier les limites de charge surfacique en conditions réelles.
Lors de l'extension de la capacité de l'usine ou pour répondre à des contraintes d'empreinte restreinte, la spécification d'un clarificateur à taux élevé nécessite une coordination étroite entre les ingénieurs de processus du site et les fabricants d'équipements.
Avant de finaliser les plannings d'équipement, vérifiez les courbes de caractérisation de l'eau brute de votre site et examinez les spécifications du protocole de test en bioréacteur.
Contactez notre équipe d'ingénierie chez WCT pour examiner les données d'eau brute, modéliser la cinétique de traitement, organiser des tests avec un skid pilote ou demander des brochures d'intégration de processus personnalisées adaptées à votre installation.
