Adapter l'élimination mécanique des boues aux débits hydrauliques de l'usine et aux empreintes des bassins nécessite d'évaluer le comportement des solides sur le fond du réservoir.
Spécifier un clarificateur à raclettes pour boues signifie équilibrer la géométrie de la raclette avec la forme du réservoir, les limites du couple moteur, et les exigences de fonctionnement continu. Chez WCT, nous aidons les opérateurs à réduire les solides en suspension dans l'effluent et les défaillances mécaniques lors des pics de charge.
Analyse technique des mécanismes de raclage
Le mécanisme de raclage du clarificateur détermine la rapidité avec laquelle les solides déposés se déplacent vers la trémie de collecte. La vitesse de transport, l'angle de contact avec le fond, et la géométrie de la lame interagissent davantage avec la densité des boues déposées qu'avec le volume du réservoir seul.

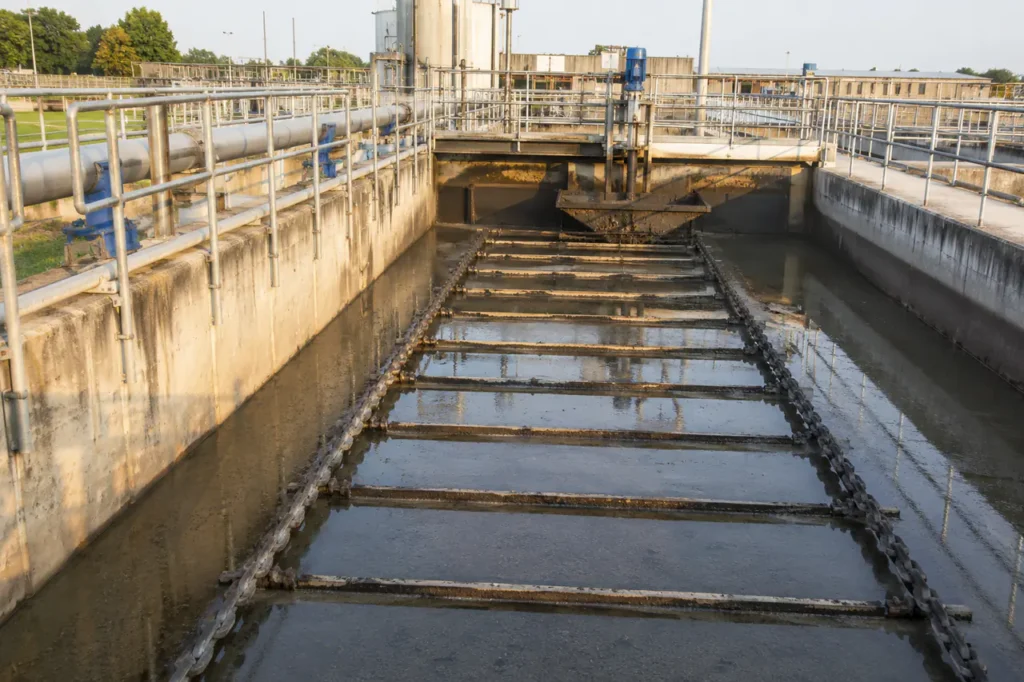

Systèmes à chaîne et à ailes (Rectangulaires)
Les raclettes à chaîne et à ailes utilisent deux brins continus de chaîne immergée reliés par des racloirs parallèles à travers des bassins rectangulaires à fond plat. La chaîne sans fin traîne les boues déposées le long du fond du réservoir vers une trémie de collecte située à l'extrémité d'entrée.
Sur le chemin de retour à la surface de l'eau, les ailes raclent la mousse flottante vers une rigole à mousse. Cette double action fait des unités rectangulaires un choix efficace pour la sédimentation primaire et les processus de flottation.
L'intégration d'une conception modulaire à l'intérieur d'un Clarificateur d'eaux usées économise de l'espace au sol dans des empreintes d'usines compactes.
- Les chaînes de collecte fonctionnent immergées le long du fond du bassin et reviennent au-dessus de la ligne d'eau pour le mouvement combiné des boues et de la mousse.
- Les ailes de raclage parallèles maintiennent les boues déposées en mouvement entre les cycles de la trémie sans redisperger les solides dans la colonne d'eau.
- La tension de la chaîne et l'alignement des pignons nécessitent une inspection programmée car ils influencent l'usure de la piste et le contact avec le fond du bassin.
- Les chaussures d'usure ou les rails de guidage protègent les dalles en béton contre l'abrasion métal-béton dans les bassins rectangulaires.
Raclettes à lame spiralée (Circulaires)
Les raclettes à lame spiralée utilisent des lames courbes logarithmiques continues positionnées à travers le fond des bassins de décantation circulaires. Contrairement aux bras de raclage radiaux droits qui poussent les boues par incréments à chaque révolution, une lame spiralée balaie en continu les solides déposés vers un tambour de collecte central.
- Les lames courbes continues nettoient le fond du bassin en une seule rotation de 360 degrés sans attendre plusieurs passages de bras de raclage.
- Un temps de résidence court au fond réduit la dénitrification et la libération de gaz septiques dans les clarificateurs biologiques secondaires.
- Les systèmes de retrait rapide conviennent aux boues activées à fort volume de boues qui ont tendance à flotter si elles sont retenues trop longtemps.
Élévateurs radiaux et centraux (circulaires)
Les élévateurs à entraînement central disposent d’un arbre ou d’une cage tournante monté sur un pieu central ou un pont suspendu. Deux ou quatre bras de râteau radiaux équipés de racloirs inclinés poussent les boues déposées le long d’un sol en pente vers un puits central à boues.
Pour les grands bassins circulaires de plus de 30 mètres de diamètre, les conceptions à entraînement périphérique utilisent un pont de traction alimenté par une roue d’entraînement suivant le mur en béton extérieur. Cette configuration assure une répartition fiable du couple lors de l’exploitation d’un Clarificateur pour eaux usées industrielles transportant des solides inorganiques lourds.
- Précisez un entraînement central pour les bassins de 5 à 30 m où un pieu central supporte le couple d’entraînement de manière économique.
- Utilisez un entraînement périphérique au-dessus de 30 m lorsque la réduction de la charge structurelle au centre du bassin améliore l’hydraulique.
- Vérifiez la vitesse au bout du bras de râteau et la pente du sol, car tous deux influencent la façon dont les débris lourds se déplacent vers la poche à boues.
Comparaison des applications et compatibilité avec le réservoir
La géométrie du réservoir influence directement la distribution hydraulique, la surface du sol et les coûts de construction civile. Adapter la géométrie du râteau à la forme du réservoir garantit une élimination fiable des boues des clarificateurs sans zones mortes ni court-circuit hydraulique.
| Mécanisme de râteau | Géométrie du réservoir | Échelle / Diamètre optimal | Applications typiques pour eaux usées |
|---|---|---|---|
| Système à chaîne et à palettes | Rectangular | Longueur : 10-60 m, Largeur : 3-10 m | Stations municipales à espace limité, décantation primaire, élimination des graisses lourdes et des écumes. |
| Râteau à spirale | Circular | Diamètre : 6-45 m | Clarificateurs biologiques secondaires, stations d'épuration à boues activées, applications nécessitant une élimination rapide des boues. |
| Râteau à entraînement central | Circular | Diamètre : 5-30 m | Décantation primaire, clarification de l'eau de processus industriel, sédimentation de boues inorganiques lourdes. |
| Balayeuse à entraînement périphérique | Circular | Diamètre : 25-60+ m | Grandes installations d'eaux usées municipales, clarification secondaire à volume élevé, emprises de bassin larges. |
Points de décision entre rectangulaire et circulaire
- Les configurations en chaîne et en volée rectangulaires peuvent réduire l'empreinte du site de 20 à 30 pour cent grâce à la construction de murs partagés.
- Les pièces mobiles immergées dans les bassins rectangulaires nécessitent une vidange programmée pour l'inspection de la chaîne, du pignon et de la chaussure.
- Les entraînements de râteaux circulaires maintiennent le boîtier de réduction principal et les roulements d'entraînement au-dessus de la ligne d'eau pour une inspection plus simple.
- Évaluer Débit hydraulique du clarificateur paramètres et Clarificateur à taux élevé dispositions avant de verrouiller la géométrie du réservoir.
Utilisez le tableau ci-dessus pour présélectionner les mécanismes, puis vérifiez les compromis hydrauliques et de maintenance avec votre ingénieur civil.
Unités d'entraînement et normes d'ingénierie
Les ensembles d'entraînement fonctionnent en continu sous des charges de couple élevées et dans des conditions ambiantes humides. Une défaillance mécanique de l'entraînement entraîne une accumulation de boues non collectées, des conditions d'effluent septique, et des arrêts d'urgence coûteux de l'usine.
Contrôles de couple et protection contre la surcharge
Les nappes de boue lourdes, les pics soudains de solides ou les débris étrangers sur le fond du bassin provoquent des augmentations brusques du couple d'entraînement. La protection mécanique contre la surcharge repose sur des accouplements à goupille de cisaillement calibrés qui se cassent à des seuils de couple prédéfinis, désengageant physiquement le moteur d'entraînement.
- Les goupilles de cisaillement mécaniques se libèrent à un seuil calibré pour désengager l'entraînement avant que des dommages à la boîte de vitesses ne se produisent.
- La surveillance électronique du couple suit le courant du moteur et déclenche une alarme près de 120 % du couple nominal.
- La protection contre l'arrêt coupe le circuit autour de 150 % pour protéger les arbres d'entraînement, les bras de râteau et les raccords en béton du bassin.
Normes AGMA et lubrification
Les réducteurs d'engrenages doivent être spécifiés selon les normes AGMA (American Gear Manufacturers Association), en incorporant un facteur de service minimum de 1,25 à 1,50 pour un service continu 24/7. Les boîtiers d'engrenages en fonte lourde protègent les engrenages planétaires ou à vis sans fin de précision contre l'humidité extérieure.
- Spécifiez des réducteurs certifiés AGMA avec un facteur de service de 1,25 à 1,50 pour un usage continu dans les clarificateurs.
- Utilisez des boîtiers d'engrenages en fonte ou en acier robuste dans les galeries de clarificateurs humides.
- Exigez une lubrification à bain d'huile avec de l'huile synthétique pour engrenages, des lunettes d'observation et des ports de vidange pour des vérifications de service ininterrompues.
Spécifications des matériaux pour environnements agressifs
Les composants immergés font face à des eaux usées corrosives, du gravier abrasif, des coagulants chimiques et du gaz sulfure d'hydrogène biologique. La sélection de la métallurgie appropriée et des polymères non métalliques prolonge la durée de vie de l'équipement et réduit les coûts sur le cycle de vie.
| Composant | Matériau standard | Amélioration pour environnement agressif | Profil de maintenance / Durée de vie |
|---|---|---|---|
| Vols de grattoir / Lames | Acier au carbone revêtu / FRP | Acier inoxydable 304 / 316 | Durée de vie de 10-15 ans ; risque minimal de corrosion avec des matériaux synthétiques. |
| Chaînes de collecte | Fonte malléable | Polymère non métallique (nylon / acétal) | Élimine la corrosion des broches ; réduit la consommation d'énergie de transmission de 40%. |
| Arbres de transmission et pignons | Pignons en fonte, arbre en acier | Arbre en SS316, inserts en UHMWPE | Haute résistance à l'usure ; les inserts de dents sont remplaçables sans retirer le pignon. |
| Chaussures d'usure sous-marine | Acier trempé pour outils | PE à très haut poids moléculaire | Surface auto-lubrifiée empêchant l'usure du sol en béton. |
| Matériel & Ancrages | Acier galvanisé | Acier inoxydable de grade 316 | Prévient le blocage des filetages lors des révisions de maintenance. |
Les composants non métalliques ont transformé la conception rectangulaire du grattoir. Les chaînes polymériques et les pales en fibre de verre résistent à la corrosion chimique et pèsent jusqu'à 70 pour cent de moins que les assemblages en fonte traditionnels.
- Vérifiez les plages de chlorure et de pH avant de choisir l'acier inoxydable ; un service à haute teneur en chlorure peut nécessiter un acier 316L ou duplex.
- Vérifiez les niveaux de sulfure dans les bassins fermés car le sulfure d'hydrogène attaque les chaînes et fixations en fonte.
- Utilisez des chaînes non métalliques et des chaussures d'usure lorsque la déshydratation du bassin est peu fréquente ou lorsque la protection du sol en béton est critique.
- Comparez le poids des composants et les économies d'énergie lors du remplacement des pales en fonte par des lames en FRP.
Une masse de composant plus faible réduit la consommation d'énergie du moteur d'entraînement et minimise la contrainte mécanique sur les pignons d'entraînement. La combinaison de grattoirs non métalliques avec une configuration appropriée Traitement des boues d'eaux usées normes améliorant la disponibilité aussi bien dans l'industrie que dans le secteur municipal Traitement des eaux usées par boues activées les processus.
Liste de contrôle des critères de sélection du racleur de boues
La sélection d'un mécanisme de raclage optimal nécessite un audit des variables physiques, biologiques et mécaniques avant de finaliser les plans de l'usine.
- Rhéologie et densité des boues : Les graviers inorganiques lourds et les précipités chimiques nécessitent des râteaux à entraînement central à couple élevé. Les flocs organiques légers conviennent aux racleurs spirales à retrait rapide.
- Indice de volume de boues (SVI) : Les boues biologiques à SVI élevé se déposent lentement. Les racleurs spirales ou les conceptions à entête d'aspiration évacuent rapidement les boues avant que la dénitrification ne fasse flotter les solides.
- Débit hydraulique de débordement : Vérifiez que la vitesse de raclage du sol (généralement de 0,3 à 1,2 mètres par minute) ne décolle pas les boues déposées dans la zone claire de l'effluent.
- Gestion de la mousse de surface : Les systèmes de chaîne rectangulaires transportent automatiquement la mousse vers les gouttières de surface. Les clarificateurs circulaires nécessitent des bras de skimming de surface dédiés et des plages de mousse.
- Tolérances du sol du bassin : Les lames de raclage rigides nécessitent des sols en mortier lisse. Les chariots de raclage à roues ou les racloirs flexibles s'adaptent aux petites irrégularités du sol en béton.
- Comparaison du pré-traitement : Vérifiez si la décantation gravitaire correspond à votre charge de solides ou si une Daf contre Clarificateur évaluation est nécessaire pour les solides légers et huileux.
- Exigences de séparation : Examinez les besoins globaux du processus en utilisant des Clarificateurs et Séparateurs Règles de sélection avant l'approbation des dessins civils.
Préparer vos spécifications pour une taille personnalisée
La dimension d'un système de raclage de boues nécessite la collecte de données opérationnelles du site et de paramètres physiques du bassin. Fournir des paramètres de processus complets aide les ingénieurs d'application à calculer les capacités de couple de moteur, les vitesses de pointe, et les profils de charge structurelle.
- Débits de conception : débit journalier moyen, débit horaire de pointe, et débit saisonnier minimum (m3/jour ou GPM).
- Concentration en solides en suspension dans l'effluent (TSS) et taux de génération de boues anticipés (kg TSS/jour).
- Géométrie du bassin : longueur, largeur, profondeur d'eau latérale existantes ou prévues, ou diamètre du bassin circulaire.
- Caractéristiques des eaux usées : plage de température du fluide, niveaux de pH, niveaux de chlorure, et taux de dosage de coagulant chimique.
- Spécifications électriques et d'entraînement : tension, phase, classe d'efficacité du moteur, et classification des zones dangereuses.
Les spécialistes de l'application WCT évaluent les taux de sédimentation du processus, les marges de couple mécanique, et les contraintes de disposition du bassin pour répondre aux besoins de votre site. Soumettez vos données de processus et dessins du bassin pour une revue personnalisée du couple et de la taille.
